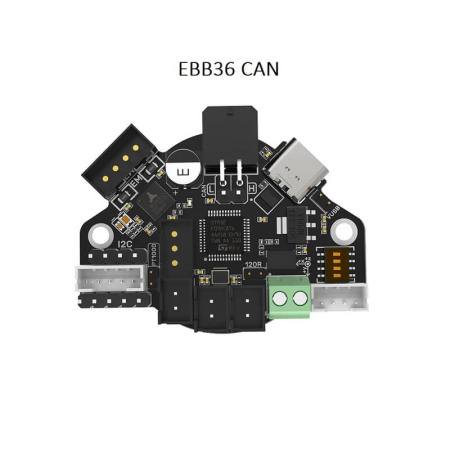

Плата BTT EBB36 CAN V1.2
EBB36 CAN V1.2 — плата управления для экструдера с шаговым двигателем 36 мм. Родительская ревизия перед новой GEN2 (она появилась в нашем магазине). Работает по CAN-шине. Оптимизирована для Klipper и DIY-сборок.
Плата BTT EBB36 CAN V1.2 — Extruder Breakout Board
EBB36 CAN V1.2 — плата управления для экструдера с шаговым двигателем 36 мм. Родительская ревизия перед новой GEN2 (она появилась в нашем магазине). Работает по CAN-шине. Оптимизирована для Klipper и DIY-сборок.
Назначение
Плата устанавливается на печатающую голову 3D-принтера. Обеспечивает управление шаговым двигателем, нагревателем, вентиляторами и датчиком температуры. Снижает объём проводки за счёт CAN-коммуникации.
Прекрасно работает с принтерами Ворон. Эта версия платы - без отдельного измерительного узла драйвера температуры (без MAX31865). Версия с чипом MAX31865 по этой ссылке в нашем каталоге.
Связь
- Тип связи: CAN
- Передача CAN через berg header
- Поддержка USB (для прошивки и конфигурации)
- Терминирующий резистор 120R выбирается джампером
- CAN-порт расширения
Температурные ограничения
- Рабочая температура камеры: не рекомендуется выше 65°C
Аппаратная часть
- Поддержка экструдера с шаговым двигателем 36 мм
- Радиатор установлен только на драйвере
- Кнопки BOOT и RESET (обновление прошивки через DFU)
- I2C-интерфейс (датчик обрыва/засора филамента и DIY-расширения)
Питание
- Основной разъём питания: MX3.0 / 5557-2x2 (4P)
- Защита от переполюсовки питания
- Защита от перегрузки по входному питанию
- Изоляция 5В USB от DC-DC основной платы (через джампер)
Нагреватель и температура
- Защита термистора от утечки тока нагревателя
- Выбор подтягивающего резистора через джампер
- Поддержка PT1000 - нет
- Поддержка простого термистора 100 кОм
- Защитные диоды от обратной ЭДС на нагревателе и вентиляторах
- Отсутствует отдельный узел прямого измерения температуры драйвера
Вентиляторы
- Поддержка только 24В
- Тахометрическая обратная связь вентилятора хотенда
Защита
- ESD-защита USB-порта
- Анти-обратное подключение питания
- Анти-flyback защита MOSFET
- Базовая защита по входному питанию
Комплектация
- Клеммы
- Контакты
- Стойки
- Крепёж для DIY-монтажа
Позиционирование
EBB36 CAN V1.2 — проверенная версия инструментальной платы для CAN-систем на базе Klipper. Подходит для сборок, где не требуется расширенный мониторинг драйвера и гибкая настройка питания вентиляторов.
:::
