Плата EBB SB2209 RP2040 CAN, BTT

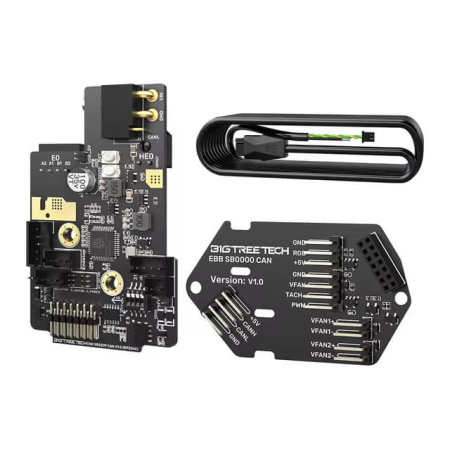

BIGTREETECH EBB SB2209 RP2040 CAN — toolboard для Voron StealthBurner
BIGTREETECH EBB SB2209 CAN V1.0 (RP2040) — инструментальная плата для печатающей головы 3D-принтера, разработанная прежде всего для экосистемы Voron StealthBurner. Она переносит управление экструдером, нагревателем, вентиляторами, датчиками и другой периферией непосредственно на печатающую голову.
Связь с основной электроникой принтера может выполняться через CAN bus или USB. В результате вместо большого жгута сигнальных проводов к голове можно построить более компактную и удобную в обслуживании архитектуру.
Что находится на EBB SB2209 RP2040?
В основе платы используется микроконтроллер RP2040. Для двигателя экструдера уже установлен драйвер TMC2209, работающий по UART, поэтому отдельный съёмный драйвер на toolboard не требуется.
- Микроконтроллер: RP2040
- Встроенный драйвер экструдера: TMC2209
- Режим драйвера: UART
- Связь: CAN bus или USB Type-C
- Прошивка: Klipper
- Встроенный акселерометр ADXL345
- Интерфейс нагревателя хотэнда
- Интерфейсы вентиляторов
- RGB / NeoPixel
- Endstop
- Probe / BLTouch
- поддержка температурных датчиков
Зачем ставить toolboard прямо на печатающую голову?
Обычная схема требует тянуть от основной платы отдельные линии к мотору экструдера, нагревателю, термистору, вентиляторам, концевику, датчику автоуровня и другой периферии.
EBB SB2209 собирает большую часть этих подключений непосредственно возле хотэнда. Через подвижную кабельную трассу остаётся гораздо меньше проводов, а схема становится аккуратнее и проще в диагностике.
Меньше длинных проводов — меньше мест, где они могут устать, переломиться или потерять контакт.
Что даёт CAN bus?
CAN позволяет передавать данные между основной системой Klipper и toolboard по общей шине. Для EBB SB2209 производитель предусматривает CAN-конфигурацию и возможность обновления прошивки платы через Katapult непосредственно по CAN.
Если плата является конечным устройством в CAN-цепочке, в соответствии с документацией BIGTREETECH необходимо установить джампер терминального сопротивления 120 Ом.
Можно ли использовать USB вместо CAN?
Да. EBB SB2209 RP2040 поддерживает связь через USB Type-C и может работать с Klipper в USB-конфигурации.
USB также используется для первоначальной прошивки и DFU. Для временного питания платы через USB при прошивке предусмотрен соответствующий USB_5V jumper.
Как управляется мотор экструдера?
На плате установлен TMC2209 — популярный тихий драйвер шагового двигателя. Он подключён к RP2040 по UART, благодаря чему Klipper может программно управлять его основными параметрами.
Это удобно для компактной головы StealthBurner: мотор экструдера подключается непосредственно к EBB, а отдельный драйвер на основной материнской плате для него уже не нужен.
Есть ли акселерометр для Input Shaping?
Да. В официальной конфигурации BIGTREETECH используется встроенный ADXL345. Он устанавливается непосредственно на toolboard и может применяться для измерения резонансов печатающей головы и настройки Input Shaping в Klipper.
То есть для калибровки резонансов не требуется каждый раз временно крепить отдельный акселерометр и протягивать к нему провода.
Какие температурные датчики можно использовать?
Плата предусматривает подключение обычных термисторов и работу с PT1000. В официальной конфигурации BIGTREETECH также предусмотрена работа с MAX31865 для платиновых датчиков PT100/PT1000.
Конкретную схему и положение переключателей необходимо выбирать по типу установленного температурного датчика и официальному pinout вашей ревизии платы.
Что можно подключить к EBB SB2209?
Toolboard рассчитана практически на всю базовую периферию печатающей головы:
- мотор экструдера
- нагревательный картридж хотэнда
- термистор или совместимый температурный датчик
- вентилятор охлаждения хотэнда
- вентилятор обдува модели
- 4-проводной PWM-вентилятор
- Endstop
- BLTouch / Probe
- RGB / NeoPixel
- датчик приближения
Для чего нужна EBB SB0000?
В системе StealthBurner EBB SB2209 может использоваться совместно с EBB SB0000 — небольшой распределительной платой, которая устанавливается в передней части печатающей головы и помогает аккуратно организовать подключение вентиляторов, RGB и другой периферии.
Такая архитектура специально адаптирована BIGTREETECH под компоновку Voron StealthBurner.
Какое питание используется?
Toolboard рассчитана на питание от системы 3D-принтера. Для дополнительной периферии предусмотрен преобразователь 5 В с максимальным выходным током до 1 А.
При подключении вентиляторов, нагревателя и другой нагрузки обязательно сверяйте напряжение, положение джамперов и pinout с официальной документацией конкретной ревизии.
Как прошивается EBB SB2209?
BIGTREETECH публикует официальную инструкцию для Klipper. Плата может прошиваться через USB в DFU-режиме, а после установки Katapult прошивку можно обновлять непосредственно через CAN bus.
Для Klipper производитель также предоставляет готовый пример конфигурации с назначением пинов для двигателя, нагревателя, датчиков, вентиляторов, RGB и акселерометра.
Основные характеристики
- Модель: BIGTREETECH EBB SB2209 CAN V1.0 (RP2040)
- Тип: toolboard печатающей головы
- Основное применение: Voron StealthBurner
- MCU: RP2040
- Встроенный драйвер: TMC2209
- Режим драйвера: UART
- Акселерометр: ADXL345
- Связь: CAN bus / USB Type-C
- Поддержка: Klipper
- DCDC 5 В: до 1 А
- Размер основной платы: около 68,5 × 42,5 мм
- Терминация CAN: 120 Ом по джамперу
- Поддержка температурных датчиков: NTC / PT1000, конфигурация PT100/PT1000 через MAX31865
Кому подойдёт EBB SB2209 RP2040 CAN?
В первую очередь — владельцам и сборщикам Voron StealthBurner, а также мэйкерам, которые хотят перенести электронику непосредственно на печатающую голову и построить аккуратную CAN-архитектуру.
EBB SB2209 объединяет управление экструдером, датчиками, нагревателем, вентиляторами и периферией в одном компактном узле.
Проводов меньше. Электроника ближе к механике. Klipper знает, что происходит прямо на голове.
Что проверить перед установкой?
Перед монтажом проверьте ревизию платы, официальный pinout, питание вентиляторов, тип температурного датчика, положение джампера CAN 120R и выбранный способ связи — CAN или USB.
Все подключения, перестановку джамперов и монтаж компонентов выполняйте при полностью отключённом питании принтера.
