Плата Nitehawk-SB, Voron 2.4R2, LDO

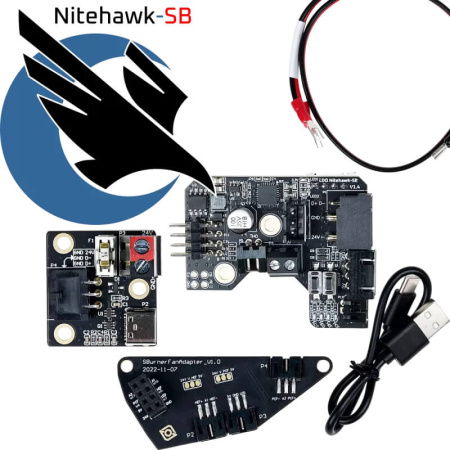

LDO Nitehawk-SB — USB Toolboard для Voron StealthBurner
LDO Nitehawk-SB — инструментальная плата печатающей головы для Voron StealthBurner, созданная для того, чтобы собрать электронику хотэнда, экструдера, вентиляторов, датчиков и подсветки непосредственно на голове принтера.
Вместо большого жгута сигнальных проводов через кабельную цепь проходит один комбинированный кабель с питанием и USB-данными. Для Voron 2.4R2 и других сборок со StealthBurner это заметно упрощает проводку и обслуживание.
Главная особенность Nitehawk-SB — Klipper по USB. Никакого CAN-адаптера, U2C и отдельной настройки CAN-шины здесь не требуется.
Документация тут
See the GitHub тут
Какая версия Nitehawk-SB представлена в этой карточке?
Это оригинальная Nitehawk-SB первого поколения на микроконтроллере RP2040.
Не путайте её с Nitehawk-SB V2: во втором поколении LDO перешла на STM32G0B1, добавила USB-хаб, дополнительный USB-порт и другие изменения.
Что уже находится на плате?
Nitehawk-SB объединяет на одной toolboard сразу несколько важных узлов печатающей головы:
- микроконтроллер RP2040
- встроенный драйвер экструдера TMC2209
- акселерометр ADXL345
- управление нагревателем хотэнда
- два управляемых вентилятора с тахометром
- вход термистора хотэнда
- отдельный вход термистора камеры
- разъём Probe
- входы концевиков X/Y
- выход NeoPixel для подсветки StealthBurner
Зачем нужен встроенный TMC2209?
Двигатель экструдера подключается непосредственно к Nitehawk-SB и управляется встроенным TMC2209 по UART.
Отдельный драйвер экструдера на основной материнской плате в такой архитектуре не требуется.
LDO рекомендует при моторе с номинальным током 1 А устанавливать рабочий ток ниже 0,7 А. Если требуется больший ток, производитель рекомендует обеспечить дополнительное охлаждение платы.
Можно ли настраивать Input Shaping без отдельного акселерометра?
Да. На Nitehawk-SB уже установлен ADXL345.
Он подключён непосредственно к RP2040 и используется Klipper для измерения резонансов печатающей головы и настройки Input Shaping.
Акселерометр остаётся на голове постоянно — не нужно каждый раз ставить временный модуль и протягивать к нему отдельные провода.
Почему Nitehawk использует USB, а не CAN?
LDO специально построила Nitehawk-SB вокруг обычного Klipper USB. Плата определяется Linux-хостом как отдельный MCU Klipper.
Это позволяет получить преимущества toolboard без дополнительного CAN-интерфейса, U2C и настройки CAN-сети.
Один кабель — питание плюс USB-данные. Для многих сборщиков это проще, чем отдельная CAN-архитектура.
Как организована проводка?
Между электроотсеком и печатающей головой используется комбинированный кабель. В нём проходят питание 24 В, GND и линии USB D+ / D−.
Кабель рассчитан на работу в кабельной цепи или в umbilical-конфигурации.
В результате основные подключения хотэнда, экструдера, вентиляторов и датчиков остаются непосредственно на голове принтера.
Какие вентиляторы подключаются?
Nitehawk-SB имеет два управляемых порта:
- HEF — вентилятор радиатора хотэнда
- PCF — вентилятор обдува модели
Оба порта поддерживают тахометрический сигнал, поэтому Klipper может получать информацию о вращении совместимого 3-проводного вентилятора.
Максимальный ток каждого выхода — 1 А.
Можно ли использовать вентиляторы 5 В?
По умолчанию HEF и PCF рассчитаны на питание 24 В. Конструкция fan adapter PCB позволяет перевести каждый из этих выходов на 5 В.
Для этого требуется аппаратное изменение перемычек платы по официальной инструкции LDO. Перед переделкой обязательно сверяйтесь с pinout и документацией конкретной ревизии.
Что даёт контроль тахометра?
Если установлен вентилятор с тахометрическим выходом, Klipper может определить, действительно ли он вращается.
LDO даже публикует специальный макрос PREFLIGHT_CHECK: перед печатью он кратковременно включает вентилятор обдува и проверяет наличие тахосигнала.
Для Voron это полезная диагностика: команда на включение вентилятора ещё не означает, что сам вентилятор физически вращается.
Какой ток поддерживает нагреватель хотэнда?
Выход HE0 рассчитан на максимальный постоянный ток до 4,5 А.
Этого достаточно для большинства стандартных 24-вольтовых нагревателей хотэнда, но перед подключением мощного картриджа необходимо проверить его фактический ток.
Какие термисторы подключаются?
Основной разъём TH0 предназначен для датчика температуры хотэнда и использует подтягивающий резистор 2,2 кОм.
Дополнительно на плате имеется разъём CT для внешнего датчика температуры камеры с подтяжкой 4,7 кОм.
Тип конкретного термистора задаётся в конфигурации Klipper.
Можно ли подключить Probe?
Да. Nitehawk-SB имеет отдельный разъём PROBE для датчика Z / автоматического определения поверхности.
Важно: по документации LDO питание этого разъёма — 24 В. Перед подключением датчика необходимо убедиться, что он рассчитан на такое напряжение и что распиновка соответствует схеме платы.
Можно ли подключить концевики X и Y?
Да. На toolboard предусмотрен общий разъём для X/Y Endstop.
Это позволяет переносить подключения концевиков ближе к печатающей голове и дополнительно уменьшить количество отдельных проводов, проходящих через принтер.
Как подключается подсветка StealthBurner?
На fan adapter PCB предусмотрен выход NeoPixel. В официальном Klipper-конфиге LDO используется цепочка из трёх RGBW-светодиодов StealthBurner.
Подсветкой можно управлять непосредственно из Klipper и использовать её как декоративную или статусную индикацию.
Какое питание требуется Nitehawk-SB?
- Минимальное входное напряжение: 20 В
- Типичное: 24 В
- Максимальное: 28 В
- Встроенный преобразователь 5 В: до 5 А
- Выход нагревателя: до 4,5 А
- Каждый выход вентилятора: до 1 А
Nitehawk-SB проектировалась прежде всего для стандартной 24-вольтовой электроники Voron.
Как Nitehawk-SB настраивается в Klipper?
LDO публикует готовый nitehawk-sb.cfg с назначением пинов RP2040 для TMC2209, хотэнда, вентиляторов, концевиков, Probe, NeoPixel, ADXL345 и датчиков температуры.
После прошивки плата определяется в Linux как отдельное USB-устройство Klipper и добавляется в конфигурацию как дополнительный MCU.
Конкретный тип термистора, ток экструдера и используемые датчики необходимо настроить под вашу сборку.
Для каких принтеров подходит Nitehawk-SB?
Форм-фактор платы создан для Voron StealthBurner и основан на двухкомпонентной toolhead PCB HartK.
Основной сценарий для этой позиции — Voron 2.4R2 со StealthBurner. Также Nitehawk может использоваться в других совместимых Voron-сборках, если механика головы и электроника соответствуют её компоновке.
Основные характеристики
- Производитель: LDO Motors / Motor Dynamics Lab
- Модель: Nitehawk-SB V1
- Тип: USB toolboard печатающей головы
- Основная платформа: Voron StealthBurner
- MCU: RP2040
- Драйвер экструдера: TMC2209 UART
- Sense resistor TMC2209: 0,100 Ом
- Встроенный акселерометр: ADXL345
- Связь с Klipper: USB
- Питание: 20–28 В DC, типично 24 В
- Выход нагревателя: до 4,5 А
- HEF / PCF: до 1 А на канал
- Тахометр вентиляторов: поддерживается
- Probe: отдельный 24 В интерфейс
- X/Y Endstop
- Hotend Thermistor
- Chamber Thermistor
- NeoPixel StealthBurner
- Поддержка Klipper
Чем Nitehawk отличается от CAN-toolboard?
Философия похожая: перенести максимум электроники непосредственно на печатающую голову и сократить количество проводов.
Но вместо CAN Nitehawk использует обычное USB-подключение Klipper.
Если CAN хочется строить — есть EBB. Если хочется toolboard без CAN — для этого и появился Nitehawk.
Что проверить перед установкой?
Перед подключением проверьте ревизию платы, pinout, полярность питания, ток двигателя экструдера, мощность нагревателя и напряжение вентиляторов.
Если используется Probe — отдельно проверьте его совместимость с 24-вольтовым выходом Nitehawk.
Все подключения и изменения конфигурации проводки выполняйте при полностью отключённом питании принтера.
