Силиконовая грелка 325мм х 325мм, 220В, 750Ват, FBG REBORN2

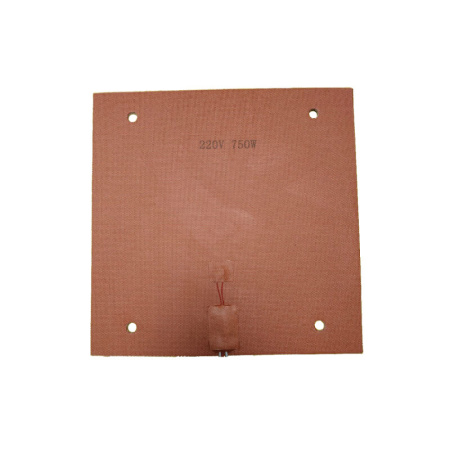

Силиконовая грелка FUNSSOR 325 × 325 мм, 220 В, 750 Вт для Flying Bear Reborn 2

FUNSSOR 325 × 325 мм, 220 В, 750 Вт — силиконовый сетевой нагреватель стола, предназначенный для Flying Bear Reborn 2 и других совместимых конструкций с соответствующей геометрией нагревательной платформы.

Грелка устанавливается под столом и обеспечивает быстрый нагрев большой рабочей поверхности. Размер 325 × 325 мм соответствует архитектуре Reborn 2, а четыре технологических отверстия выполнены под штатную геометрию крепления стола.

Для какого принтера предназначена грелка?

Основная совместимость — Flying Bear Reborn 2.

У Reborn 2 рабочая область составляет 325 × 325 мм, а сам нагревательный стол имеет размер около 329 × 329 мм. Штатная конструкция принтера использует сетевую силиконовую грелку 220 В.

FUNSSOR также выпускает отдельные компоненты и комплект нагревательного стола специально для Flying Bear Reborn 2.

Почему размер именно 325 × 325 мм?

В отличие от универсальных силиконовых нагревателей меньшего размера, эта грелка практически полностью перекрывает рабочую площадь стола Reborn 2.

Большая площадь контакта помогает равномернее передавать тепло алюминиевой или штатной платформе и уменьшает температурный перепад между центром и краями.

Какая геометрия отверстий?

В грелке предусмотрены четыре отверстия под элементы крепления стола.

• общий размер: 325 × 325 мм
• межосевое расстояние по горизонтали: 259 мм
• межосевое расстояние по вертикали: 225 мм
• отступ центров отверстий от боковых краёв: 33 мм
• отступ центров отверстий от верхнего и нижнего края: 50 мм

Перед заменой рекомендуем сравнить расположение отверстий со штатной грелкой именно вашего принтера.

Почему нужно проверить ревизию Reborn 2?

Flying Bear выпускала несколько версий нагревательного стола Reborn 2. Производитель отдельно предупреждает, что Original Version и New Version отличаются разъёмами.

Поэтому при замене необходимо проверить не только размер нагревателя, но и схему подключения, разъёмы и конструкцию конкретной ревизии принтера.

Что даёт мощность 750 Вт?

Для большого стола 325 × 325 мм мощность 750 Вт обеспечивает хороший запас для быстрого выхода на рабочую температуру.

Расчётная удельная мощность составляет около 0,71 Вт/см². Это уже серьёзный нагреватель для большой металлической платформы, а не медленная низковольтная грелка.

При напряжении 220 В расчётный ток составляет около 3,4 А.

Для каких материалов особенно полезен мощный стол?

Быстрый и стабильный нагрев особенно полезен при печати инженерными материалами, которым требуется высокая температура стола:

• ABS
• ASA
• PA / Nylon
• PC и модифицированные поликарбонаты
• CF- и GF-композиты на соответствующей полимерной основе

Reborn 2 имеет закрытую CoreXY-конструкцию, поэтому мощный нагревательный стол также помогает быстрее сформировать стабильный температурный режим внутри камеры.

Чем AC-грелка отличается от 24-вольтового стола?

750 Вт при 24 В потребовали бы очень большого тока и соответствующей силовой проводки.

Сетевая грелка получает основную мощность непосредственно от сети 220 В, а управляющая плата принтера управляет ею через отдельное твердотельное реле SSR.

Такой принцип позволяет получить мощный нагрев без передачи всей нагрузки через силовой выход BED материнской платы.

Можно ли подключить грелку напрямую к плате?

Нет. Сетевой нагреватель 220 В нельзя подключать непосредственно к низковольтному выходу BED управляющей платы.

Для управления используется подходящее AC SSR — твердотельное реле. Плата формирует только управляющий сигнал, а SSR коммутирует сетевую нагрузку.

Нужен ли термопредохранитель?

Да. Для AC-нагревательного стола рекомендуется независимый термопредохранитель.

Он разрывает сетевую цепь при опасном перегреве даже в случае неисправности термистора, контроллера или залипшего SSR.

Это отдельный аппаратный уровень защиты, который не зависит от прошивки принтера.

Нужно ли заземлять стол?

Да. При использовании сетевой грелки металлическая плита стола должна быть надёжно соединена с защитным PE-заземлением.

Это особенно важно для большого подвижного нагревательного узла, работающего непосредственно с сетевым напряжением.

Как контролируется температура?

Температура стола контролируется отдельным термодатчиком, подключённым к управляющей плате принтера.

При установке новой грелки необходимо проверить тип используемого термистора и правильно указать его в прошивке.

Для штатного Reborn 2 сообщество указывает термистор стола класса 100K EPCOS, однако перед настройкой конкретной грелки FUNSSOR тип датчика лучше проверить по фактической комплектации.

Можно ли использовать эту грелку не только в Reborn 2?

Технически — да, если самодельный или модернизированный принтер имеет подходящую платформу.

Необходимо совпадение:

• габаритов 325 × 325 мм
• расположения четырёх отверстий
• сетевого питания 220 В
• допустимой мощности системы
• способа крепления и температурного контроля

Но главное назначение этой модели — именно Flying Bear Reborn 2.

Подойдёт ли для модернизации Reborn 2 на алюминиевую плиту?

Да, этот формат особенно интересен при модернизации штатного стола на толстую литую или фрезерованную алюминиевую платформу.

В сообществе Reborn 2 встречаются проекты замены штатной конструкции на алюминиевую плиту около 330 × 330 мм с сохранением сетевой силиконовой грелки.

При такой переделке необходимо отдельно рассчитать крепление, электрическую безопасность и расположение нагревателя.

Что важно при монтаже?

• поверхность металлического стола должна быть чистой и обезжиренной
• нагреватель должен прилегать равномерно по всей площади
• провода не должны испытывать натяжение при движении стола
• место выхода кабеля необходимо защитить от перегибов
• сетевые соединения должны быть полностью изолированы
• обязательно защитное заземление стола
• рекомендуется независимый термопредохранитель

Почему особенно важен кабель?

У Reborn 2 стол перемещается по оси Z, поэтому кабель нагревателя постоянно работает вместе с подвижным узлом.

В сообществе встречаются случаи выхода штатной грелки из строя именно в области кабеля. Для линии 220 В кустарный ремонт повреждённого подвижного провода — плохая идея: после ремонта участок становится жёстче и снова испытывает циклические нагрузки.

При повреждении сетевого кабеля безопаснее заменить нагреватель или кабельный узел целиком.

Основные характеристики

• Производитель: FUNSSOR
• Тип: силиконовая грелка нагревательного стола
• Основная совместимость: Flying Bear Reborn 2
• Размер: 325 × 325 мм
• Напряжение: 220 В AC
• Мощность: 750 Вт
• Расчётный ток: около 3,4 А
• Количество монтажных отверстий: 4
• Межосевое расстояние отверстий: 259 × 225 мм
• Назначение: нагрев стола 3D-принтера
• Управление: через AC SSR

Кому нужна эта грелка?

В первую очередь владельцу Flying Bear Reborn 2, который меняет вышедший из строя штатный нагреватель, ремонтирует стол или собирает модернизированную алюминиевую платформу.

Здесь ценность именно в геометрии: это не просто 750 ватт силикона, а нагреватель нужного размера с отверстиями под конструкцию большого стола Reborn 2.

325 × 325 мм. 750 Вт. Большому Медведю — большой горячий стол.

Важно: сетевое напряжение 220 В

Грелка работает непосредственно от опасного сетевого напряжения.

Используйте качественное AC SSR, независимый термопредохранитель, защитное заземление и проводку подходящего сечения. Все соединения должны быть защищены от случайного прикосновения и механического повреждения.

Работы с сетевой частью принтера должны выполняться специалистом или пользователем, имеющим соответствующий опыт.
