Плата BIGTREETECH CEB V1.0

BIGTREETECH CEB V1.0 — распределительная плата CANbus для аккуратной электроники 3D-принтера

BIGTREETECH CEB V1.0 — компактная плата расширения и распределения CANbus для 3D-принтеров и кастомных электронных систем. Она помогает собрать CAN-линию в одном месте, подключать CAN-toolboard и другие совместимые устройства через разные типы разъёмов и одновременно аккуратно организовать проводку внутри корпуса принтера.

Важно: CEB V1.0 — не материнская плата и не CAN-контроллер. Она не управляет моторами, нагревателями или печатью и не требует прошивки Marlin или Klipper. Это инфраструктурный узел CAN-сети: распределение, коммутация, защита и порядок в проводах.

Зачем нужна CEB V1.0?

Когда в принтере появляется CAN-toolboard на печатающей голове, основная плата с CAN, USB-CAN адаптер или несколько CAN-устройств, проводка быстро становится сложнее. CEB V1.0 позволяет собрать CANH, CANL и линии питания в одном компактном распределительном узле.

Особенно полезна такая плата в Voron, CoreXY и других кастомных машинах, где электроника распределена между основным отсеком и подвижными узлами принтера.

Какие CAN-разъёмы предусмотрены?

BIGTREETECH предусмотрела сразу несколько вариантов подключения, чтобы CEB было проще встроить в разные CAN-системы.

• 5 разъёмов XH2.54 2-pin для CAN
• клеммные CAN-подключения
• разъём XT30
• разъём RJ11
• питание 12–24 В DC

Такой набор позволяет соединять платы и toolboard с разными физическими интерфейсами без самодельной «гирлянды» переходников.

Зачем на CAN-плате защита?

BIGTREETECH установила на CAN-линиях ESD-защиту и фильтрующие конденсаторы, а на входах питания — TVS-диоды.

Их задача — повысить устойчивость подключённых CAN-устройств к статическим разрядам и импульсным перенапряжениям. Для toolboard, который работает рядом с двигателями, нагревателями и длинными кабельными трассами, такая защита совсем не лишняя.

Что такое терминатор 120 Ом?

CAN-шина должна иметь корректную терминацию на физических концах линии. Для этого используется сопротивление 120 Ом.

На CEB V1.0 предусмотрено включение терминального сопротивления с помощью джампера. Терминатор следует включать только там, где соответствующий участок действительно является концом CAN-линии.

Если терминатор уже установлен на подключённой плате или toolboard, второй параллельный терминатор в той же точке использовать не нужно.

Подойдёт ли CEB для EBB?

Да. Один из основных сценариев использования CEB V1.0 — построение CAN-системы с инструментальными платами семейства BIGTREETECH EBB.

Например, CEB можно использовать в системе с:

• EBB SB2209 CAN
• EBB SB2240 CAN
• EBB36 CAN
• EBB42 CAN
• другими совместимыми CAN-toolboard

Можно ли подключить CEB к Manta?

Да. CEB рассчитана на работу с управляющими платами, имеющими CAN-интерфейс. В типичных сборках она может использоваться вместе с платами семейства BIGTREETECH Manta, а также другими контроллерами с CAN.

CEB при этом не заменяет CAN-интерфейс основной платы — она помогает удобно распределить уже существующую CAN-шину.

Нужен ли U2C?

Это зависит от архитектуры принтера. Если основная управляющая плата уже имеет подходящий CAN-интерфейс, отдельный U2C может не потребоваться.

Если же Linux-хост — Raspberry Pi, CB1, CB2 или другой компьютер — должен выйти в CAN через USB, тогда BIGTREETECH U2C может выполнять роль USB-to-CAN адаптера, а CEB — уже распределять CAN-соединения дальше по принтеру.

Почему плата такая длинная и узкая?

Размер CEB V1.0 — всего 137,5 × 20 мм. Узкая форма выбрана специально для удобного размещения вдоль стандартных алюминиевых профилей принтера.

Все интерфейсы ориентированы так, чтобы кабели можно было выводить в одном направлении. Мелочь на схеме — заметная разница внутри собранного принтера.

Можно ли напечатать корпус для CEB?

Да. BIGTREETECH открыла файлы корпуса и 3D-модели CEB V1.0. Это позволяет напечатать крепление или защитный корпус и аккуратно установить плату на алюминиевый профиль.

Защитный корпус здесь особенно полезен: открытая обратная сторона PCB не должна случайно замыкаться на металлический профиль или другие проводящие элементы рамы.

Что проверить перед подключением?

Перед первым включением проверьте:

• порядок CANH и CANL
• полярность питания
• рабочее напряжение подключённых CAN-устройств
• необходимость терминатора 120 Ом
• распиновку каждого используемого разъёма
• отсутствие контакта нижней стороны платы с металлической рамой

Все подключения и перестановку джамперов выполняйте только при полностью отключённом питании.

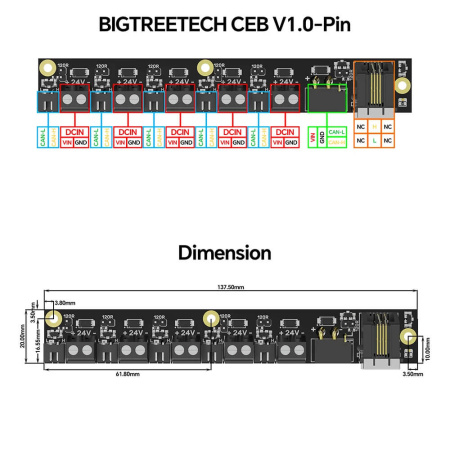

Основные характеристики

• Модель: BIGTREETECH CEB V1.0
• Тип: CANbus expansion / breakout board
• Назначение: распределение и организация CAN-шины
• Питание: 12–24 В DC
• Размер: 137,5 × 20 мм
• CAN-разъёмы: XH2.54, клеммные подключения, XT30, RJ11
• Количество XH2.54 CAN-портов: 5
• Терминация CAN: 120 Ом, включается джампером
• Защита CAN-линий: ESD + фильтрующие конденсаторы
• Защита питания: TVS-диоды
• Доступны официальные файлы корпуса и 3D-модели

Кому пригодится BIGTREETECH CEB V1.0?

Мэйкеру, который уже строит CAN-сеть и хочет превратить клубок проводов в нормальную инженерную систему.

CEB не добавляет принтеру ещё один «мозг». Она делает другое: разводит CAN, защищает линии и помогает наконец нормально уложить провода.
