Модуль автоматического отключения PWC V3, MKS

MKS PWC V3.0 — модуль автоматического отключения питания 3D-принтера

MKS PWC V3.0 от Makerbase — модуль управления сетевым питанием 3D-принтера. Он устанавливается между сетью переменного тока и блоком питания принтера и позволяет электронике включать и отключать основное питание через реле.

Основные задачи PWC V3.0 — автоматическое выключение принтера после завершения печати, программное управление питанием и определение пропадания сетевого напряжения для систем восстановления печати.

Зачем нужен MKS PWC V3.0?

Обычный 3D-принтер после окончания задания может продолжать часами держать включёнными блок питания, управляющую электронику и вентиляторы.

PWC позволяет настроить систему так, чтобы после завершения задания прошивка самостоятельно отключила основное питание принтера.

Напечатал — остыл — выключился.

Что умеет PWC V3.0?

• автоматически отключать питание после завершения печати
• отключать питание по программной команде
• контролировать наличие сетевого питания
• передавать сигнал Power Loss Detection на управляющую плату
• участвовать в работе функции восстановления печати после отключения электричества

Как работает автоматическое выключение?

Основная нагрузка принтера подключается через реле PWC. После включения управляющая плата поддерживает реле во включённом состоянии через управляющий сигнал.

Когда прошивка завершает работу и выдаёт команду отключения, реле размыкает цепь питания блока питания принтера.

В системах на Marlin для этой задачи может использоваться управление блоком питания и команда выключения, например M81 — конкретная настройка зависит от платы и прошивки.

Можно ли выключить принтер после полного остывания хотэнда?

Да. Логика выключения задаётся прошивкой или завершающим G-code.

Например, система может сначала дождаться снижения температуры хотэнда до безопасного значения, а уже затем дать команду PWC на отключение основного питания.

Это особенно полезно для хотэндов, которым после печати нужен некоторое время работающий вентилятор охлаждения.

Что такое PW-OFF?

PW-OFF — управляющий вход/выход системы отключения питания.

Через него управляющая плата удерживает модуль включённым во время работы и затем отдаёт команду на выключение реле.

Конкретный GPIO и логика сигнала зависят от используемой управляющей платы и прошивки.

Что такое PW-DET?

PW-DET — сигнал обнаружения пропадания сетевого питания.

Когда входное AC-напряжение исчезает, управляющая плата может получить этот сигнал ещё до полного отключения своей низковольтной части и сохранить информацию, необходимую для функции Power Loss Recovery.

Можно ли продолжить печать после отключения электричества?

PWC V3.0 поддерживает обнаружение пропадания питания и может использоваться совместно с функцией восстановления печати.

Но сама плата не является источником бесперебойного питания. Возможность корректного восстановления зависит от управляющей платы, прошивки, настроек Power Loss Recovery и конкретной архитектуры принтера.

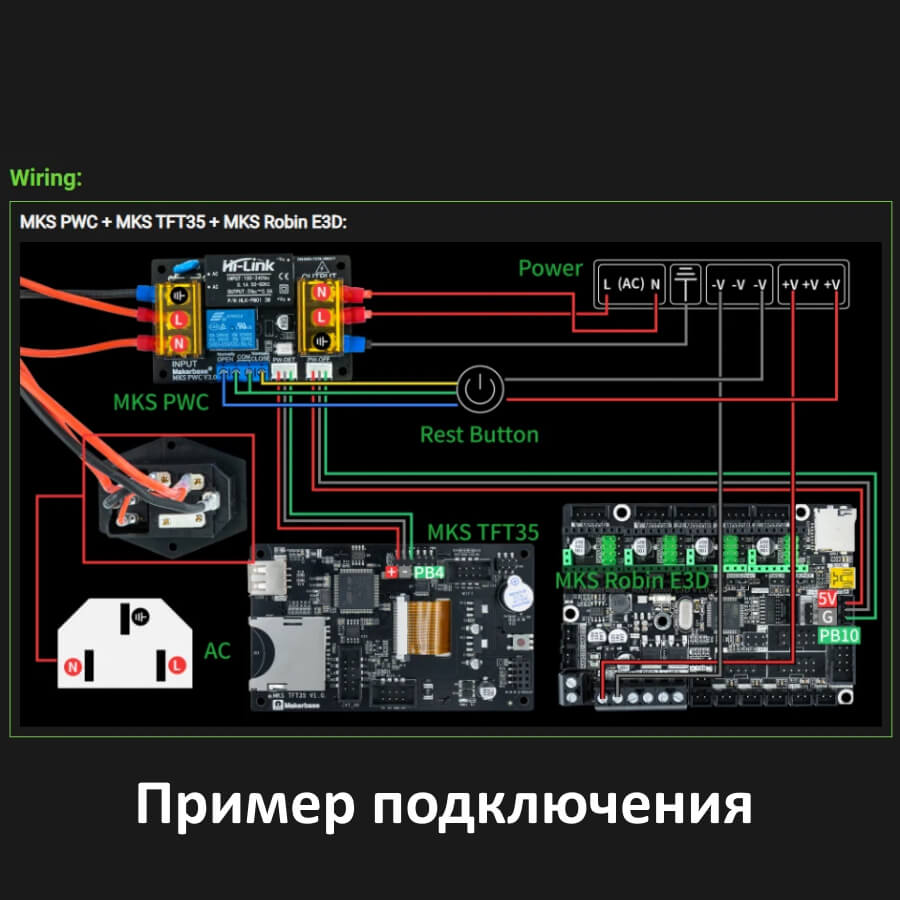

С какими платами работает PWC V3.0?

В официальной документации Makerbase приведены варианты работы с:

• MKS Robin Nano
• MKS Robin2
• управляющей платой совместно с дисплеем MKS TFT
• Arduino / MKS GEN-подобными платами с соответствующей настройкой Marlin

Перед подключением к другой плате необходимо проверить наличие свободных управляющих входов/выходов и поддержку функции PSU Control / Power Loss Detection в прошивке.

Поддерживается ли Marlin?

Да. Makerbase приводит в официальной инструкции отдельную схему подключения для Arduino-серии и пример настройки Marlin.

Конкретные названия параметров и GPIO могут отличаться между версиями Marlin и управляющими платами, поэтому готовую конфигурацию от другой платы копировать вслепую не следует.

Какое сетевое напряжение поддерживается?

В таблице параметров Makerbase для MKS PWC V3.0 указано входное напряжение AC 110–240 В.

В примечании к официальной инструкции производитель также указывает рабочий диапазон питающей части AC 85–265 В, отмечая, что типичное применение — сети 110/220 В.

Для карточки товара разумно ориентироваться на номинальный заявленный диапазон 110–240 В AC.

Какой уровень управляющих сигналов?

Makerbase указывает логическое напряжение 3,3–5 В.

Это позволяет использовать модуль с различными поколениями управляющих плат, но перед подключением всё равно необходимо проверить назначение контактов конкретного контроллера.

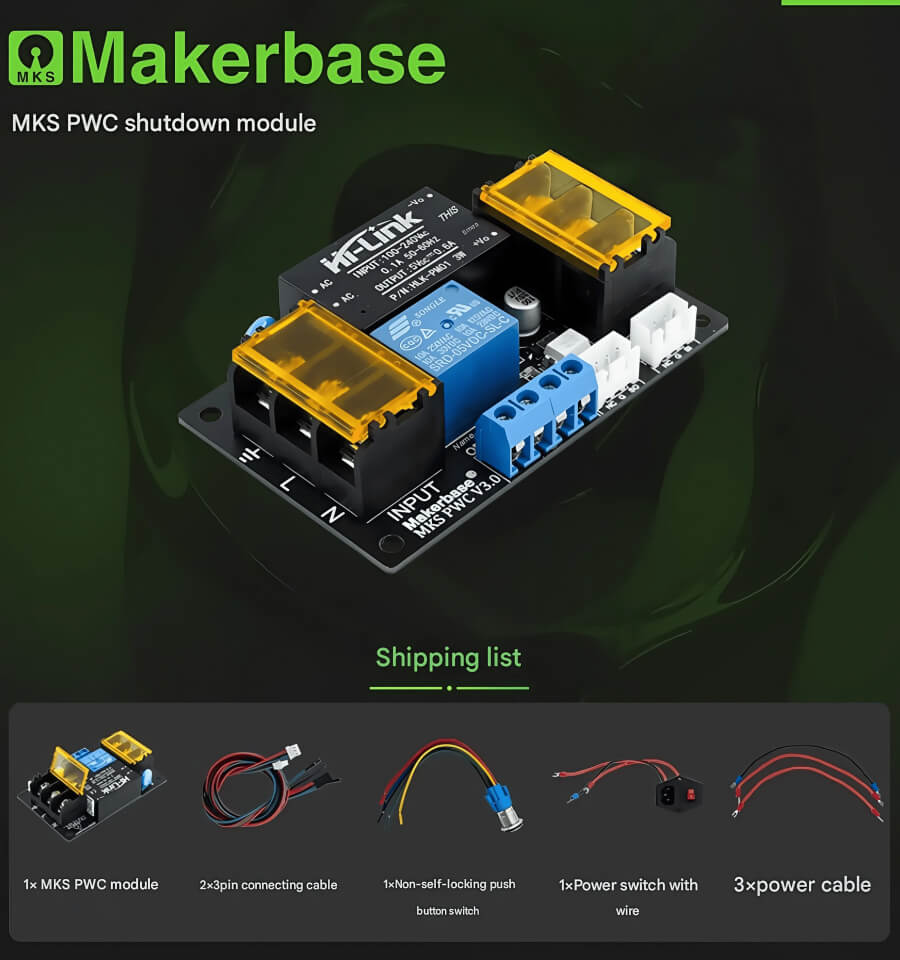

Что находится на плате?

На MKS PWC V3.0 установлены:

• силовое реле
• изолированный AC/DC-модуль питания управляющей части
• входные и выходные винтовые клеммы
• разъём PW-DET
• разъём PW-OFF
• контакты внешней кнопки включения

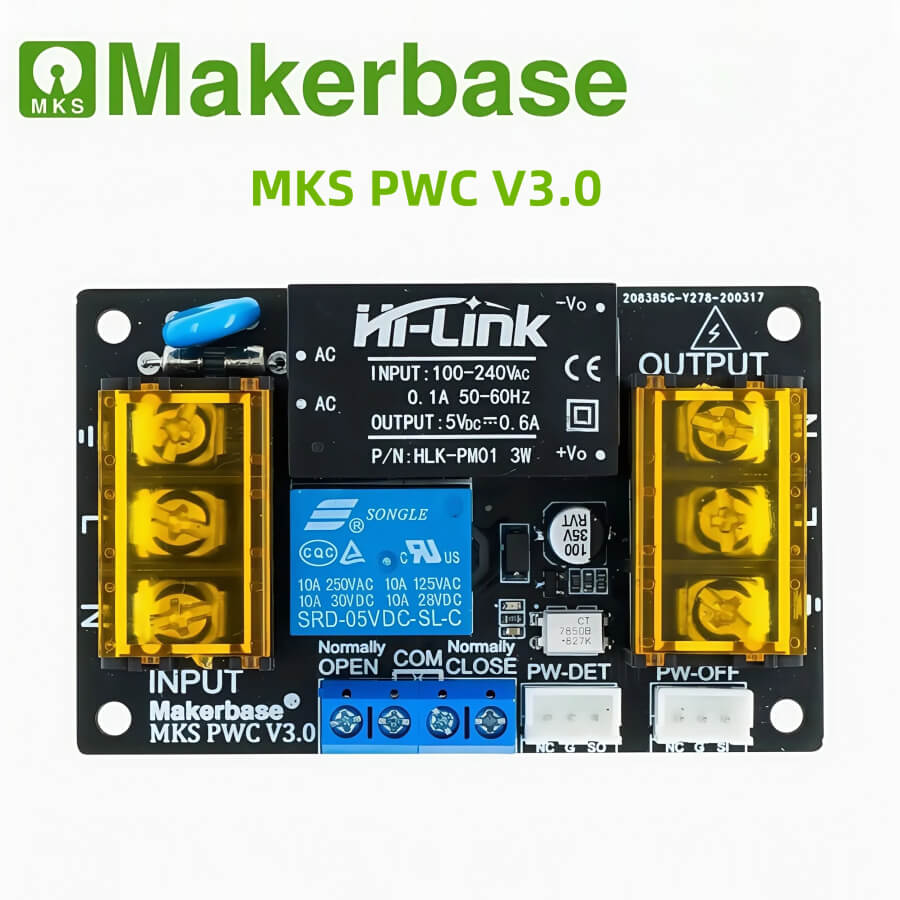

На представленной версии платы установлен AC/DC-модуль Hi-Link HLK-PM01 с выходом 5 В и реле Songle SRD-05VDC-SL-C.

На какой ток рассчитано реле?

На установленном реле Songle указана маркировка до 10 А при 250 В AC.

Однако эта цифра относится к контактной группе самого реле. При проектировании питания принтера необходимо также учитывать сечение проводов, клеммы, дорожки платы, пусковой ток блока питания и общий запас по нагрузке.

Есть ли нормально открытый и нормально закрытый контакт?

На плате предусмотрены клеммы реле NO / COM / NC — Normally Open, Common и Normally Closed.

Для штатного автоматического управления питанием используется схема подключения, указанная Makerbase для конкретной конфигурации принтера.

Нужна ли внешняя кнопка включения?

Конструкция PWC предусматривает подключение кнопки включения. Она используется для первоначального запуска системы, после чего управляющая электроника удерживает реле включённым программно.

В зависимости от комплектации кнопка и сигнальные кабели могут поставляться вместе с модулем или подбираться отдельно.

Можно ли использовать PWC как аварийное отключение?

Прошивка может использовать программное отключение питания при определённых аварийных состояниях, если это предусмотрено её конфигурацией.

Но PWC не следует рассматривать как замену полноценным аппаратным средствам электрической защиты — автомату, предохранителю, заземлению и физическому аварийному выключателю.

Это UPS?

Нет. MKS PWC V3.0 не содержит аккумулятора и не поддерживает питание принтера после исчезновения сети.

Его задача — определить потерю питания и сообщить об этом контроллеру. Если системе действительно требуется энергия для подъёма Z, парковки головы или длительной работы после отключения сети, для этого нужен отдельный UPS или резервный источник питания.

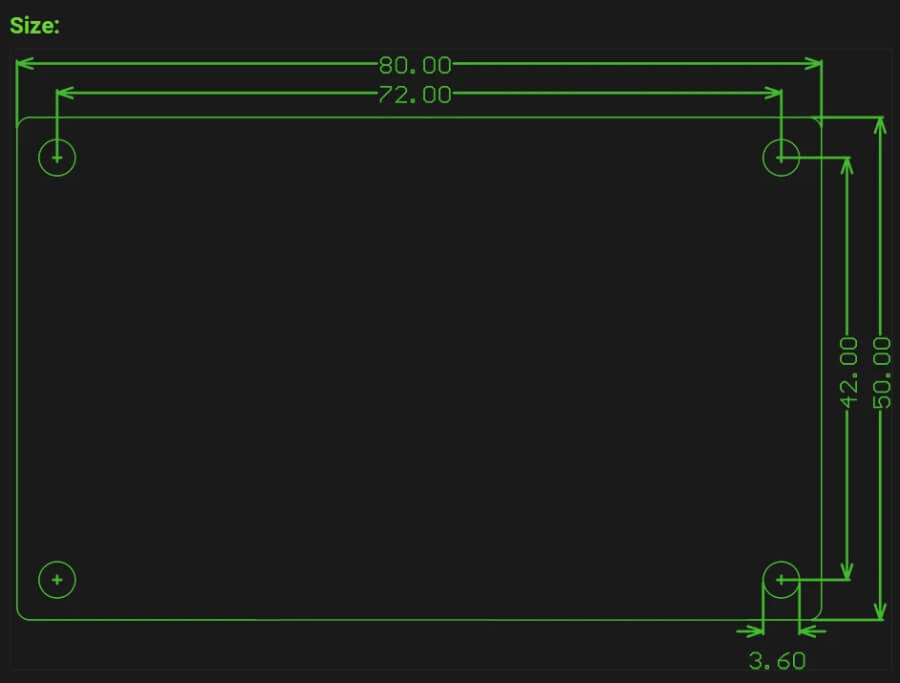

Основные характеристики

• Производитель: Makerbase / MKS
• Модель: MKS PWC V3.0
• Тип: модуль управления сетевым питанием
• Назначение: автоматическое отключение 3D-принтера
• Номинальное входное напряжение: AC 110–240 В
• Логический уровень управления: 3,3–5 В
• Автоматическое отключение после печати: поддерживается
• Программное отключение: поддерживается
• Power Loss Detection: поддерживается
• Power Loss Recovery: при поддержке управляющей платы и прошивки
• Интерфейсы управления: PW-OFF и PW-DET
• Релейный выход: NO / COM / NC
• Совместимость по официальной документации: MKS Robin Nano, Robin2, системы с MKS TFT и Arduino/GEN-конфигурации

Что важно при установке?

MKS PWC V3.0 непосредственно работает с опасным сетевым напряжением 110/220–240 В.

Плата должна устанавливаться только в закрытом электроотсеке или изолированном корпусе. Сетевые клеммы и открытые токоведущие части не должны быть доступны пользователю.

Используйте провод подходящего сечения, защиту от натяжения кабеля, предохранитель и защитное заземление оборудования. Любые подключения выполняются только при полностью отключённом сетевом питании.

Кому нужен MKS PWC V3.0?

Тем, кто хочет, чтобы принтер после многочасовой печати умел завершить работу самостоятельно, а не всю ночь крутил блок питания и вентиляторы просто потому, что мэйкер уже спит.

Печать закончилась — принтер может выключить себя сам.
