Замкнутый зубчатый ремень 2GT, 188мм, ширина=6мм, Gates для точного движения

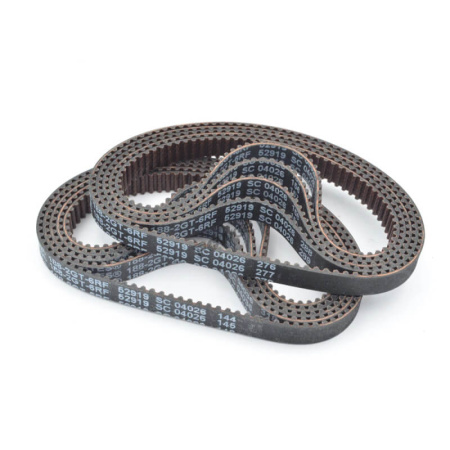

GATES PowerGrip GT2 188 × 6 мм — замкнутый ремень для точной механики

GATES PowerGrip GT2 188 мм, ширина 6 мм — фирменный замкнутый синхронный ремень промышленного класса. Типоразмер 188-2GT-6 имеет шаг зубьев 2 мм и содержит 94 зуба:

94 зуба × 2 мм = 188 мм.

Ремень представляет собой готовый бесконечный контур и предназначен для точной передачи вращения между зубчатыми шкивами. Такой тип привода применяется в 3Д-принтерах, компактных редукторах, системах позиционирования и другой точной механике. Сам типоразмер Gates 188-2GT-6 подтверждается каталогами промышленной приводной техники.

188 × 6 мм — важный размер для Voron 2.4

В мире 3Д-печати размер 188 × 6 мм прежде всего известен благодаря Voron 2.4. Но здесь есть важное уточнение: это не длинный ремень кинематики X/Y.

Замкнутые ремни 188 мм используются в редукторных приводах оси Z. Они передают вращение внутри приводного узла, который управляет вертикальным перемещением портала. Специализированные поставщики Gates прямо указывают 188-2GT-6 как подходящий замкнутый ремень для установки в Voron 2.4 и работы Z-привода.

Поэтому формулировка «Gates 188 × 6 для Z-привода Voron 2.4» гораздо точнее, чем распространённое описание «ремень X/Y для CoreXY».

PowerGrip GT2 — фирменная технология Gates

GT означает Gates Tooth — разработанный Gates модифицированный криволинейный профиль зуба. Семейство PowerGrip GT2 предназначено для синхронных приводов, где требуется точная передача движения и высокая устойчивость зубьев к перескакиванию.

Для 2GT шаг составляет 2 мм. Ремень работает с соответствующими зубчатыми шкивами и передаёт вращение без рабочего проскальзывания, характерного для обычной гладкой ременной передачи.

Стекловолоконный силовой корд

Одна из важных особенностей конструкции Gates PowerGrip GT2 — силовой корд из стекловолокна. Производитель указывает для него высокую прочность, хорошую усталостную стойкость при многократном изгибе и высокую сопротивляемость удлинению.

Именно здесь старую фразу про «нулевое растяжение» лучше заменить технически корректной формулировкой:

стекловолоконный корд обеспечивает высокую стойкость ремня к растяжению и помогает сохранять стабильную геометрию ременной передачи.

Абсолютно нерастяжимых ремней не существует.

Неопреновый корпус и защитная поверхность зубьев

В конструкции PowerGrip GT2 Gates использует неопреновый корпус, защищающий ремень от загрязнений, масла и влаги. Рабочая поверхность зубьев имеет нейлоновое покрытие, рассчитанное на снижение износа и длительную работу в зацеплении со шкивом.

Таким образом, конструкция сочетает несколько элементов:

стекловолоконный корд — воспринимает растягивающую нагрузку;
неопреновый корпус — формирует тело ремня;
нейлоновая поверхность зубьев — работает непосредственно в зоне зацепления.

Почему Gates ставят на Voron

В точной механике качество ремня влияет не только на срок службы. Стабильность корда, геометрия зубьев и правильное зацепление имеют значение для повторяемости движения всего привода.

Gates прямо указывает среди преимуществ PowerGrip GT2 высокую стойкость к удлинению, длительный ресурс рабочей поверхности зубьев и повышенную устойчивость зубьев к перескакиванию по сравнению с HTD.

Именно поэтому оригинальные ремни Gates ценятся при сборке и обслуживании высокоточных 3Д-принтеров.

Рабочая температура

Для линейки PowerGrip GT2 Gates указывает рабочий диапазон:

от −34 до +82 °C.

Это особенно интересно для закрытых 3Д-принтеров с нагреваемой камерой, однако при проектировании или модернизации оборудования необходимо учитывать температуру непосредственно в зоне расположения ремня.

Основные характеристики

Производитель: Gates
Серия: PowerGrip GT2
Тип: замкнутый зубчатый ремень
Профиль: 2GT / GT2
Шаг зубьев: 2 мм
Длина: 188 мм
Ширина: 6 мм
Количество зубьев: 94
Типоразмер: 188-2GT-6
Силовой элемент: стекловолоконный корд
Корпус: неопрен
Поверхность зубьев: нейлон
Температурный диапазон серии: −34…+82 °C.

Как правильно подобрать ремень

При замене проверяйте сразу три основных параметра:

2GT + 188 мм + 6 мм.

Замкнутый ремень нельзя укоротить или подогнать так же, как открытый. Если конструкцией предусмотрен другой контур или другая ширина, потребуется соответствующий типоразмер.

Для штатного Z-привода Voron 2.4 размер 188 × 6 мм как раз является известным применением этого ремня.

Gates или более доступный аналог?

Для обычной механики существуют более доступные ремни того же типоразмера, в том числе POWGE. Gates имеет смысл выбирать там, где важны предсказуемые характеристики ремня, стабильность силового корда и качество зубчатого зацепления.

Особенно это имеет смысл в серьёзной сборке Voron, где экономия на небольшом замкнутом ремне Z-редуктора относительно стоимости всего принтера невелика, а качество механики имеет значение.

GATES PowerGrip GT2 188 × 6 мм — оригинальный промышленный ремень в том самом типоразмере, который используется в Z-приводах Voron 2.4.
