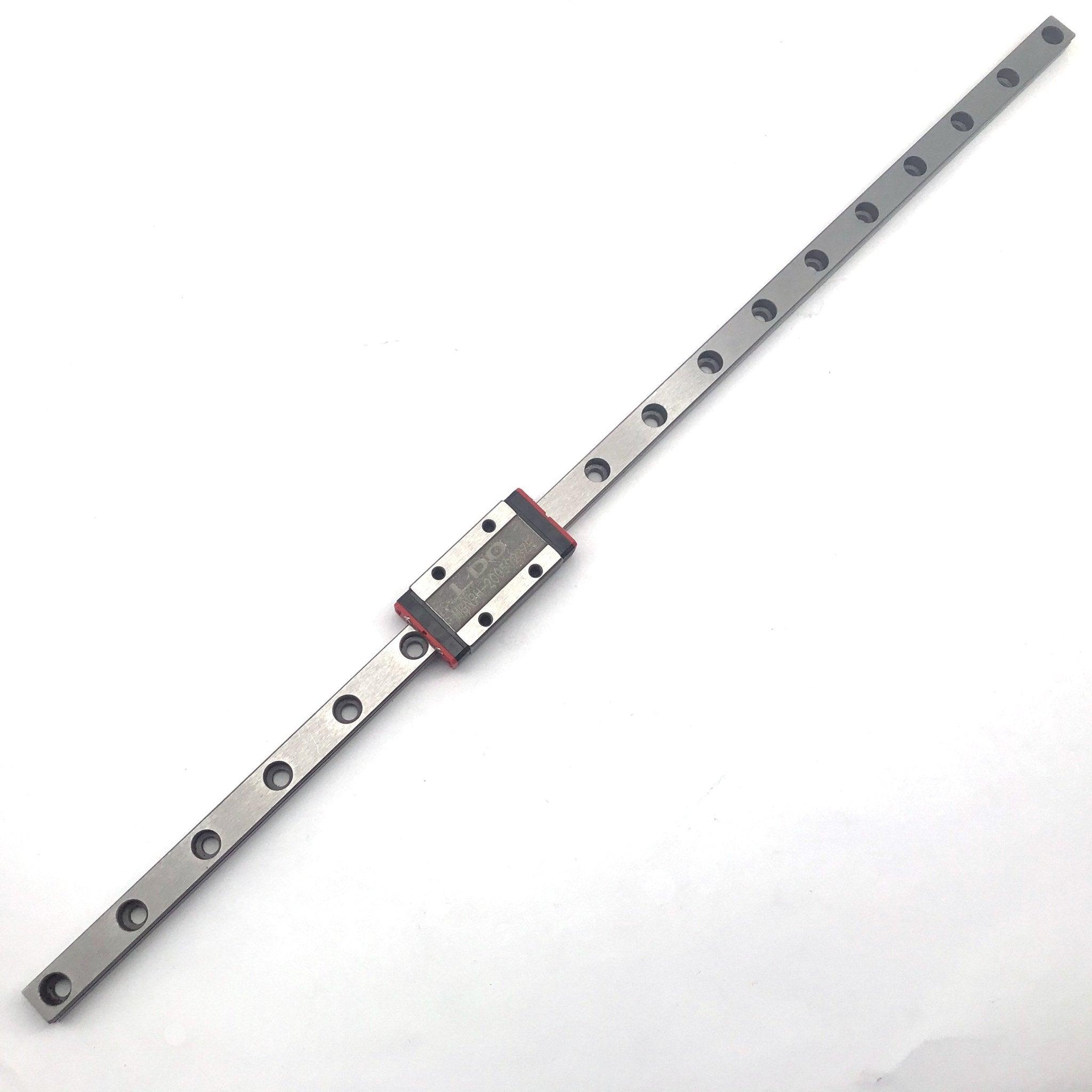

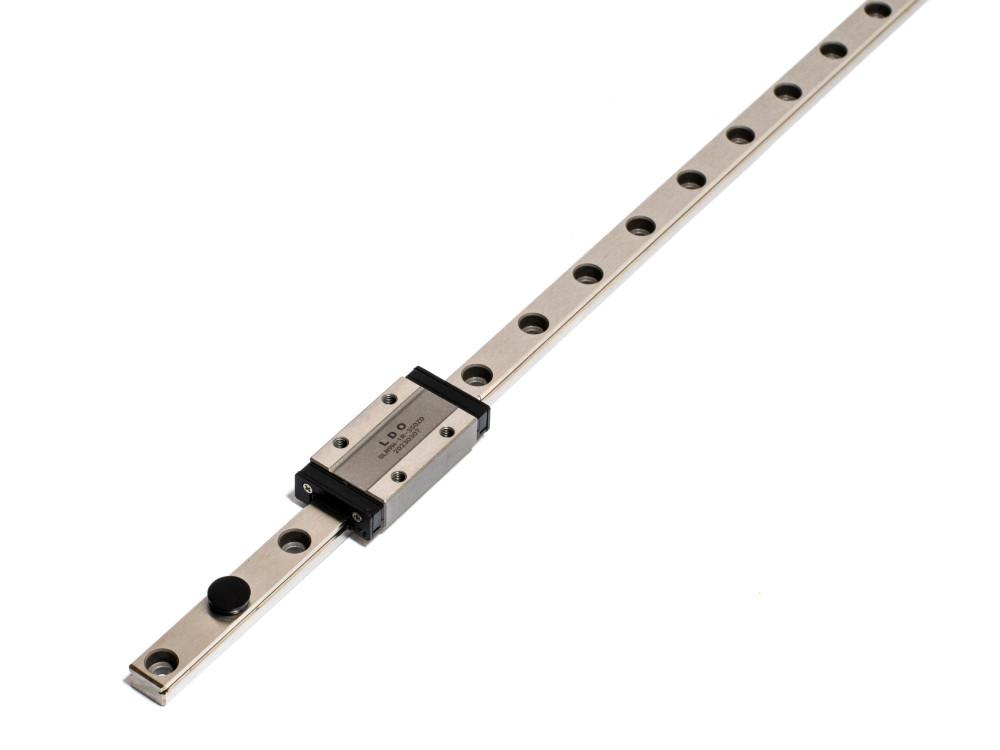

Рельсовая направляющая LDO SLR9H (MGN9H), 550 мм, каретка Z1
LDO SLR9H 550 мм — прецизионная линейная направляющая формата MGN9H с удлинённой кареткой H и преднатягом Z1. Предназначена для точного линейного перемещения в крупноформатных 3D-принтерах, CoreXY-системах, DIY-проектах, автоматизированных механизмах и другом оборудовании.
Серия SLR9H от LDO Motors сочетает компактный формат MGN9 с небольшой подвижной массой и высокой жёсткостью шариковой направляющей. Длина 550 мм позволяет использовать рельс в крупных порталах и конструкциях с увеличенным рабочим ходом.

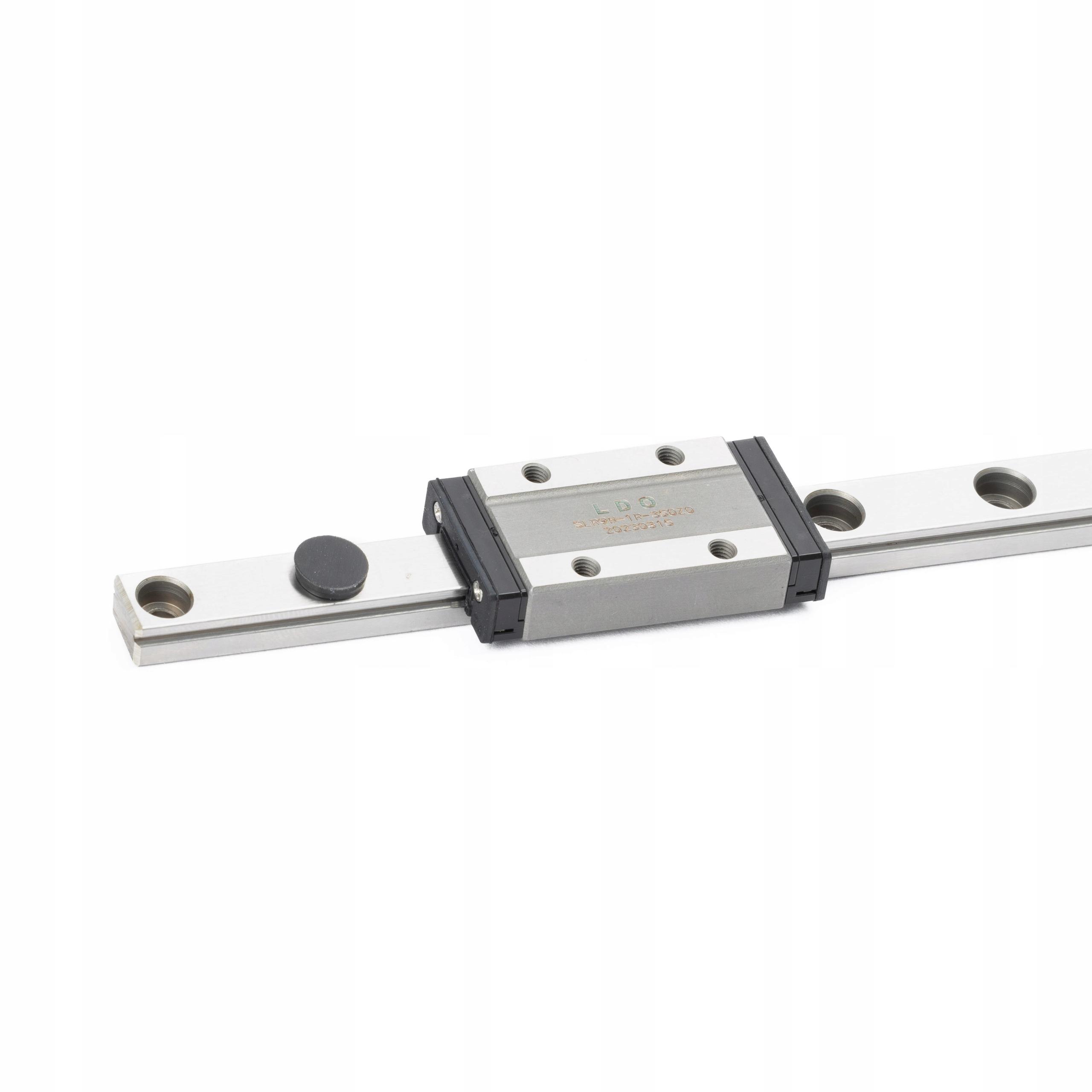

Каретка MGN9H с преднатягом Z1
Комплектная каретка выполнена в удлинённом формате MGN9H и имеет преднатяг Z1. Преднатяг уменьшает внутренний люфт шариковой системы и повышает жёсткость узла при разгоне, торможении и смене направления движения.
Такое исполнение особенно полезно в высокодинамичной кинематике 3D-принтеров, где точность позиционирования и стабильность движения напрямую влияют на качество печати.
Компактный формат MGN9H
MGN9 относится к миниатюрным линейным направляющим. Ширина рельса составляет всего 9 мм, поэтому такой формат часто используют там, где важно снизить массу подвижных элементов без перехода на ролики или втулки.
Буква H обозначает удлинённую каретку. По сравнению с короткой версией MGN9C она имеет большую опорную базу и лучше воспринимает моментные нагрузки.
Основные размеры MGN9H
- Ширина рельса: 9 мм
- Высота рельса: 6,5 мм
- Монтажная высота рельс + каретка: 10 мм
- Размер каретки MGN9H: около 39,9 × 20 мм
- Крепёжная сетка каретки: 15 × 16 мм
- Крепление каретки: 4 × M3
- Шаг крепёжных отверстий рельса: 20 мм
- Сквозное отверстие рельса: около Ø3,5 мм
- Цековка под головку винта: около Ø6 мм
- Крепление рельса: винты M3
Длина 550 мм
Направляющая длиной 550 мм рассчитана на механические системы с увеличенным рабочим ходом. Такой размер интересен для крупноформатных 3D-принтеров, длинных осей, увеличенных CoreXY-порталов и нестандартных DIY-сборок.
Перед заказом необходимо сверить длину направляющей, расположение крепёжных отверстий и требования BOM конкретного проекта.
Нержавеющая сталь
Направляющие серии SLR9H LDO выполнены из нержавеющей стали. Для этой серии используется сталь 440C, сочетающая высокую твёрдость, износостойкость и устойчивость к появлению коррозии.
Нержавеющее исполнение особенно удобно в закрытых 3D-принтерах, оборудовании с длительными рабочими циклами и механизмах, где важна стабильная работа направляющей в течение продолжительного времени.
Где применяется?
- крупноформатные 3D-принтеры
- CoreXY и другие высокоскоростные кинематические системы
- кастомные и DIY 3D-принтеры
- оси X, Y и Z при соответствии конструкции
- длинные порталы и системы с увеличенным рабочим ходом
- Voron, VzBot и другие мэйкерские проекты
- небольшие CNC-механизмы
- робототехника и системы позиционирования
- автоматизированное оборудование
Монтаж направляющей
Для корректной работы рельс необходимо устанавливать на ровную и жёсткую базовую поверхность. Особенно это важно для направляющей длиной 550 мм: неровность профиля или основания может привести к неравномерному ходу каретки и дополнительному сопротивлению.
Монтажные винты рекомендуется затягивать последовательно, контролируя свободный и равномерный ход каретки по всей длине рельса.
Перед первым использованием
Обратите внимание
Перед установкой рекомендуется проверить состояние смазки направляющей. Новая рельса может поставляться с заводским или консервационным составом. При необходимости рабочие поверхности следует очистить и нанести подходящую смазку для линейных направляющих.
Не рекомендуется снимать каретку с рельса без необходимости. При неправильном снятии возможно выпадение шариков. Если каретку всё же требуется снять, желательно использовать транспортировочную вставку соответствующего размера.
Технические характеристики
- Производитель: LDO Motors
- Серия: SLR9H
- Форм-фактор: MGN9H
- Длина направляющей: 550 мм
- Ширина направляющей: 9 мм
- Высота направляющей: 6,5 мм
- Материал: нержавеющая сталь 440C
- Тип каретки: MGN9H, удлинённая
- Преднатяг каретки: Z1
- Монтажная высота: 10 мм
- Размер каретки: около 39,9 × 20 мм
- Крепёжная сетка каретки: 15 × 16 мм
- Шаг крепёжных отверстий рельса: 20 мм
- Крепление направляющей: M3
- Крепление каретки: 4 × M3
Комплектация
- Рельсовая направляющая LDO SLR9H, 550 мм — 1 шт.
- Каретка MGN9H с преднатягом Z1 — 1 шт.
