Шаговый двигатель LDO-36STH20-1884AHG, 36STH, Nema 14
LDO 36STH20-1884AHG NEMA 14 — компактный панкеечный мотор для точной Z-оси и экструдера в жарких камерах
Компактный высокотемпературный шаговый двигатель LDO-36STH20-1884AHG серии LDO Motors & RRF3DSHOP разработан для лёгких Direct Drive, редукторных экструдеров и других механизмов 3D-принтера, где важны малая масса, короткий корпус и хороший момент.
При весе около 85 г мотор развивает момент удержания не менее 13 Н·см, работает с током 1,88 А на фазу и имеет стандартный угол шага 1,8°. На вал уже установлена приводная шестерня 10T, поэтому двигатель готов к использованию в совместимых экструдерных механизмах.
Расшифровка названия
- LDO — LDO Motors
- 36 — типоразмер около 36 мм, NEMA 14
- STH — серия гибридных шаговых двигателей
- 20 — компактное pancake-исполнение корпуса около 20 мм
- 1884 — ток 1,88 А на фазу, 4-проводное биполярное подключение
- A — базовое исполнение серии
- H — High Temperature
- G — исполнение с установленной шестернёй

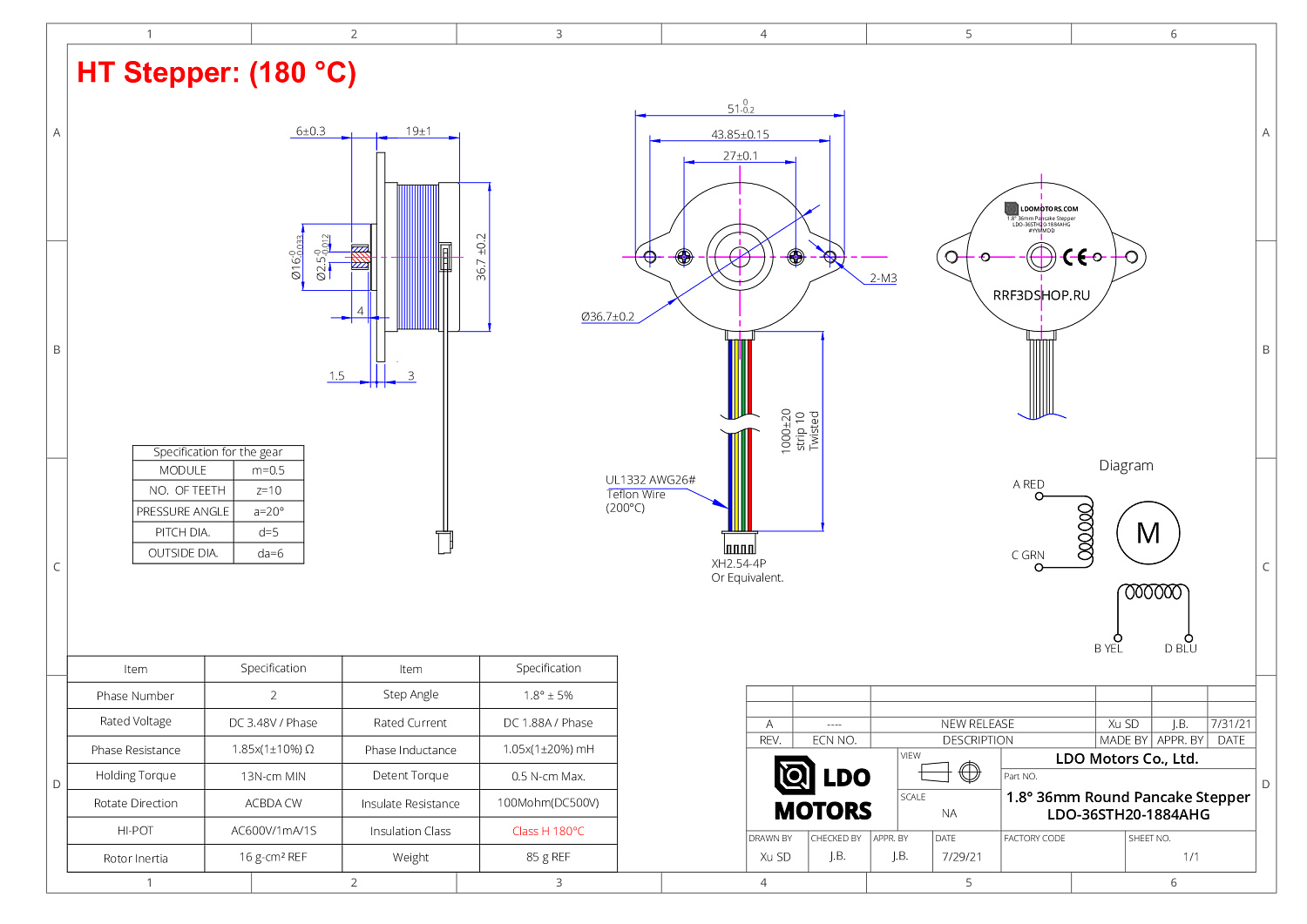

Размеры и механика
Круглый корпус двигателя имеет диаметр Ø36,7 ±0,2 мм. Полная ширина по монтажным ушам составляет около 51 мм, расстояние между крайними монтажными центрами — 43,85 ±0,15 мм, а между двумя резьбовыми отверстиями M3 — 27 ±0,1 мм.
Шестерня выступает примерно на 6 ±0,3 мм. Используется шестерня 10T, модуль 0,5, делительный диаметр 5 мм, наружный диаметр 6 мм. Кабель длиной 1000 ±20 мм заканчивается разъёмом XH2.54-4P или эквивалентным.
Технические характеристики
- Модель: LDO-36STH20-1884AHG
- Тип: гибридный шаговый двигатель, 2 фазы
- Угол шага: 1,8° ±5%
- Номинальный ток: 1,88 А/фаза
- Номинальное напряжение: 3,48 В/фаза
- Сопротивление фазы: 1,85 Ω ±10%
- Индуктивность фазы: 1,05 мГн ±20%
- Holding Torque: не менее 13 Н·см / 0,13 Н·м
- Detent Torque: не более 0,5 Н·см
- Шестерня: 10T, модуль 0,5
- Диаметр корпуса: Ø36,7 ±0,2 мм
- Полная монтажная ширина: около 51 мм
- Крепёж: 2 × M3
- Класс изоляции: H, 180 °C
- Кабель: 1000 ±20 мм, XH2.54-4P
- Инерция ротора: 16 г·см² REF
- Вес: около 85 г
Для чего подходит?
Мотор особенно интересен для:
- лёгких Direct Drive экструдеров
- редукторных подающих механизмов
- компактных CoreXY-сборок
- высокоскоростных печатающих голов
- закрытых 3D-принтеров
- механизмов, где обычный NEMA 17 слишком тяжёлый или крупный
High Temperature
Исполнение H использует изоляцию класса H 180 °C, а кабель выполнен из тефлонового провода UL1332, рассчитанного на высокую температуру. Это делает двигатель подходящим для работы в горячей среде и закрытых камерах.
Важно: 180 °C — это класс термостойкости изоляции, а не допустимая температура воздуха в камере.
Почему AHG?
В этой версии сразу сочетаются три вещи, которые особенно важны для компактного экструдера:
малый вес + высокий для своего размера момент + установленная шестерня 10T.
Не нужно отдельно подбирать и напрессовывать приводную шестерню — мотор уже подготовлен под совместимый механизм.
LDO-36STH20-1884AHG — маленький мотор, когда каждый грамм и каждый миллиметр печатающей головы имеют значение.
:::
