Шаговый двигатель LDO-36STH22-1204AHG, 36STH, Nema 14

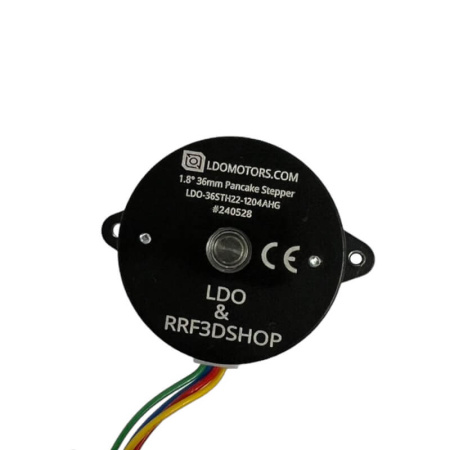

LDO-36STH22-1204AHG — круглый pancake NEMA 14
Эксклюзивная серия LDO & RRF3DSHOP
Уникальный компактный «блинный» шаговый двигатель для экструдера. Круглый корпус NEMA 14, ультракороткий корпус 19 мм, шестерня 10T, номинальный ток 1,2 А и высокотемпературное исполнение Class H делают его особенно интересным для Direct Drive, где важны небольшая масса, компактность и работа внутри закрытой камеры.
Расшифровка названия
- LDO — LDO Motors
- 36 — типоразмер около 36 мм, NEMA 14
- STH — серия гибридных шаговых двигателей
- 22 — ультракороткое исполнение корпуса около 22 мм
- 1204 — ток 1,2 А на фазу, 4-проводное биполярное подключение
- AHG — специальное исполнение серии; по техническому чертежу двигатель имеет высокотемпературную изоляцию Class H 180 °C и установленную шестерню 10T
Размеры двигателя

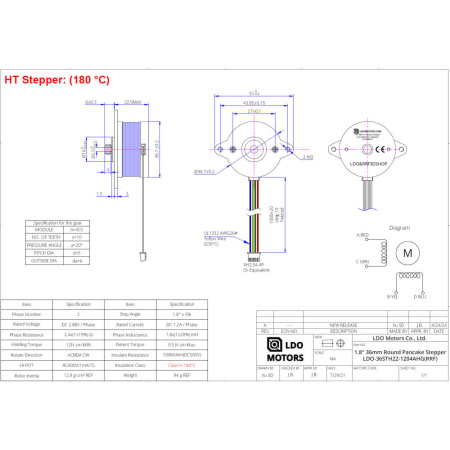

По заводскому чертежу круглый корпус имеет диаметр Ø36,7 ±0,2 мм, а полная ширина по монтажным ушам — около 51 мм. Расстояние между крайними монтажными центрами — 43,85 ±0,15 мм, межосевое расстояние резьбовых креплений M3 — 27 ±0,1 мм. Шестерня выступает примерно на 6 ±0,3 мм; используется шестерня 10T, модуль 0,5, делительный диаметр 5 мм, наружный диаметр 6 мм. Длина кабеля — 1000 ±20 мм, разъём — XH2.54-4P.
Где он особенно хорош?
- Galileo, Orbiter и другие компактные редукторные экструдеры
- Direct Drive, где важно уменьшить массу печатающей головы
- компактные high-speed сборки
- Voron и другие закрытые принтеры
- механизмы, где стандартный квадратный NEMA 14 оказывается слишком крупным
Ключевые характеристики
Ток фазы: 1,2 А
Holding Torque: не менее 0,12 Н·м
Угол шага: 1,8°
Сопротивление фазы: 2,4 Ом ±15%
Индуктивность фазы: 1,8 мГн ±20%
Шестерня: 10T, модуль 0,5
Класс изоляции: H, 180 °C
Масса: около 94 г
Кабель: 1 м, XH2.54-4P.
Зачем мы сделали эту эксклюзивную серию?
Главная идея — получить максимально компактный и лёгкий мотор экструдера без перехода к обычному тяжёлому NEMA 17. Круглый pancake-корпус экономит место на печатающей голове, шестерня 10T уже готова к работе с редукторным механизмом, а высокотемпературное исполнение лучше подходит для закрытых принтеров.
LDO-36STH22-1204AHG — маленький шаговый двигатель для тех случаев, когда каждый миллиметр и каждый грамм действительно имеют значение.
:::
RRF3DSHOP — 3D-мир без границ.
