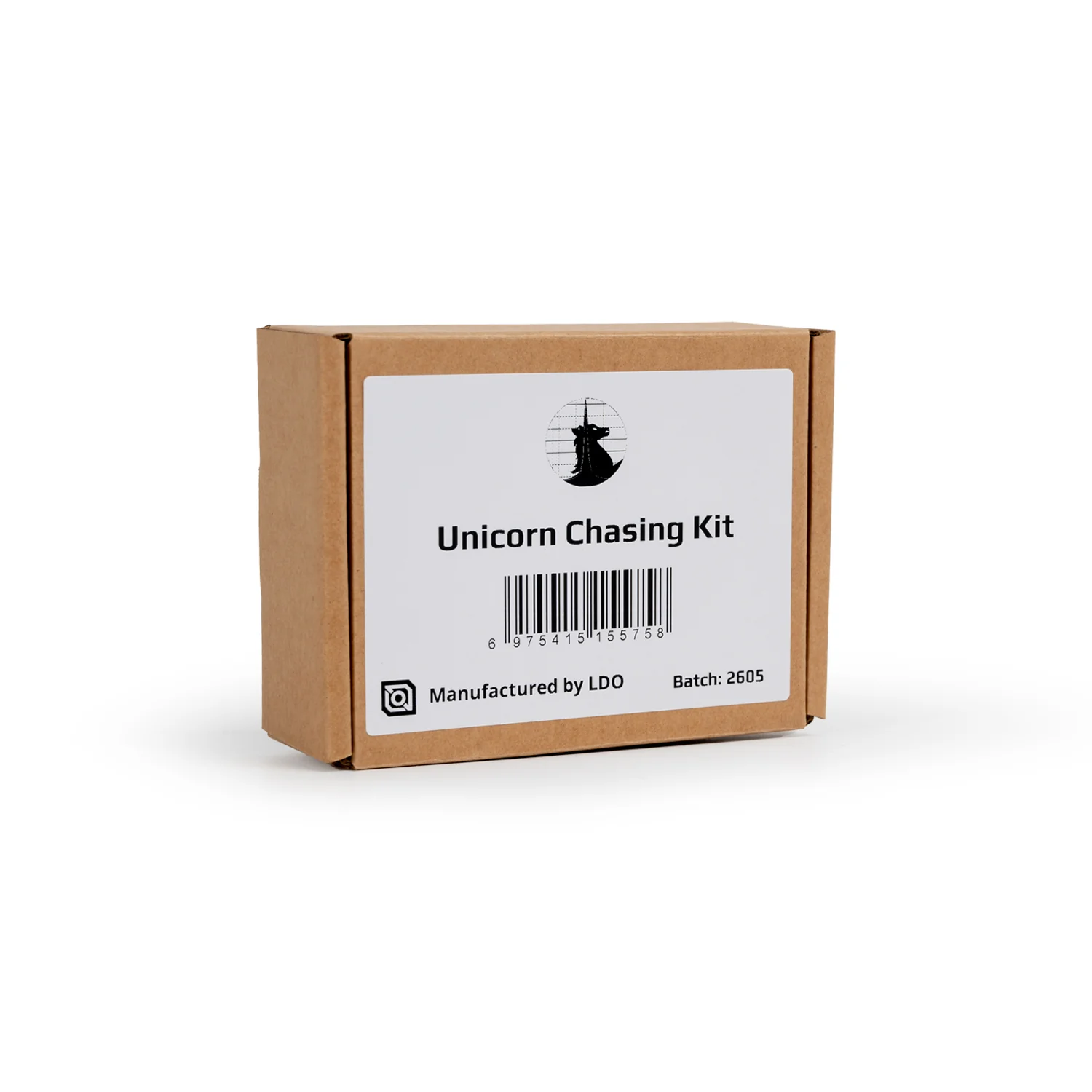

Набор Unicorn Chasing Kit, LDO
Набор Unicorn Chasing Kit с Rethonance Nozzle ADXL345, LDO Motors
Unicorn Chasing Kit от LDO Motors — комплект для измерения механических резонансов, настройки Input Shaping и анализа кинематики 3D-принтера под управлением Klipper.
Главная особенность системы — измерение вибраций непосредственно в области сопла. Вместо отдельной платы акселерометра, установленной на корпусе печатающей головы, в комплекте используется специальное Rethonance Nozzle со встроенным трёхосевым акселерометром ADXL345.
Такой подход позволяет получать данные о движении максимально близко к реальной рабочей точке принтера — там, где находится кончик сопла. Это делает Unicorn Chasing Kit удобным инструментом для тонкой настройки высокоскоростных CoreXY, Voron и других 3D-принтеров с Klipper.
Rethonance Nozzle — акселерометр прямо в сопле
Rethonance Nozzle выполнено в формате V6 и совместимо с хотендами, использующими стандартные сопла V6.
- Встроенный акселерометр ADXL345
- Измерение ускорений и вибраций непосредственно в области сопла
- Форм-фактор V6
- Подключение через лёгкий FFC-шлейф
- Встроенный термистор для контроля температуры электроники датчика
Использование лёгкого FFC-шлейфа позволяет уменьшить влияние соединительного кабеля на результаты измерений по сравнению с более тяжёлыми проводными соединениями.
Rethonance Hub
Второй основной элемент комплекта — Rethonance Hub. Плата построена на микроконтроллере STM32G0B1 и служит интерфейсом между датчиком Rethonance, другими подключаемыми сенсорами и хостом Klipper.
Hub подключается к Raspberry Pi или другому устройству с Klipper через обычный USB и объединяет несколько функций в одной компактной плате.
Возможности Rethonance Hub
- Микроконтроллер STM32G0B1
- USB-подключение к хосту Klipper
- 2 порта для акселерометров ADXL
- Поддержка Rethonance Nozzle
- 4 входа для термисторов
- Возможность мониторинга температуры двигателей или камеры принтера
- Дополнительный SPI-интерфейс
- GPIO-порт расширения
Два порта акселерометров позволяют использовать не только Rethonance Nozzle, но и дополнительные совместимые ADXL-датчики.
Магнитное крепление Hub
Rethonance Hub рассчитан на установку в печатное крепление с магнитами. Такую сборку можно временно устанавливать непосредственно на металлическую печатную пластину во время измерения резонансов, а после настройки быстро убрать.
В комплект входят три магнита размером 6×3 мм. Само печатное крепление необходимо изготовить самостоятельно на 3D-принтере. STL- и CAD-файлы опубликованы разработчиками проекта.
Подключение
Rethonance Nozzle соединяется с Rethonance Hub через комплектный FFC-шлейф длиной 400 мм.
- Шаг контактов FFC: 0,5 мм
- Количество контактов: 8
- Тип комплектного FFC: Type 2
- Длина: 400 мм
Hub подключается к хосту Klipper комплектным кабелем USB-A → USB-C длиной 1,5 м.
Для чего нужен Unicorn Chasing Kit?
- Настройка Input Shaping в Klipper
- Определение резонансных частот осей принтера
- Анализ вибраций печатающей головы
- Настройка CoreXY и других кинематических систем
- Проверка натяжения ремней и состояния механики
- Сравнение различных конфигураций toolhead
- Проверка результата после модернизации принтера
- Оптимизация высокоскоростной 3D-печати
- Мониторинг температуры двигателей и камеры через дополнительные термисторы
Почему измерение на сопле интересно?
Обычный ADXL345 чаще всего закрепляется на корпусе печатающей головы. При этом между датчиком и самой точкой экструзии находятся элементы корпуса, крепления, хотенд и другие детали конструкции.
В Unicorn Chasing Kit датчик установлен непосредственно в Rethonance Nozzle. Поэтому система измеряет движение максимально близко к фактическому положению сопла, что особенно интересно при тонкой настройке быстрых и жёстких кинематических систем.
Совместимость
- Klipper
- Хотенды с соплами стандарта V6
- CoreXY
- Voron и другие DIY-принтеры
- Картезианские 3D-принтеры с совместимым V6-хотендом
Обратите внимание
Rethonance Nozzle является специализированным измерительным инструментом для калибровки резонансов и Input Shaping. Перед использованием рекомендуется ознакомиться с официальной документацией LDO и конфигурацией Klipper для Rethonance.
Комплектация Unicorn Chasing Kit
- Rethonance Nozzle со встроенным ADXL345 — 1 шт.
- Rethonance Hub — 1 шт.
- FFC-шлейф 0,5 мм, 8P, Type 2, длина 400 мм — 1 шт.
- Кабель USB-A → USB-C длиной 1,5 м — 1 шт.
- Магнит N35, Ø6×3 мм — 3 шт.
Печатное крепление Rethonance Hub в комплект не входит. STL- и CAD-файлы доступны в открытом репозитории проекта.
Техническая информация
- Модель: Unicorn Chasing Kit
- Артикул производителя: LDO-RETH-UNI
- Акселерометр: ADXL345
- Микроконтроллер Hub: STM32G0B1
- Подключение к хосту: USB
- Количество портов акселерометров: 2
- Количество входов термисторов: 4
- Интерфейсы расширения: SPI, GPIO
- Форм-фактор измерительного сопла: V6
- Производитель: LDO Motors
