Пластик PAHT-CF, Black (Черный), FUSROCK

Сверхпрочный инженерный филамент FusRock PAHT-CF

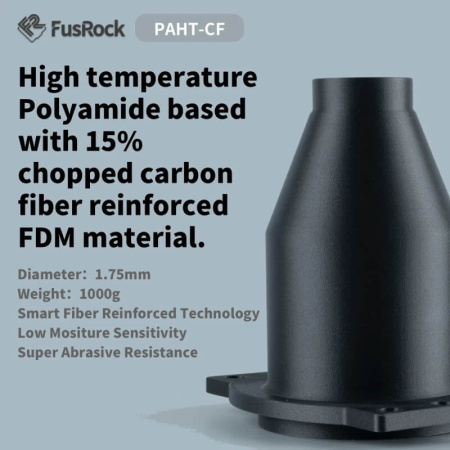

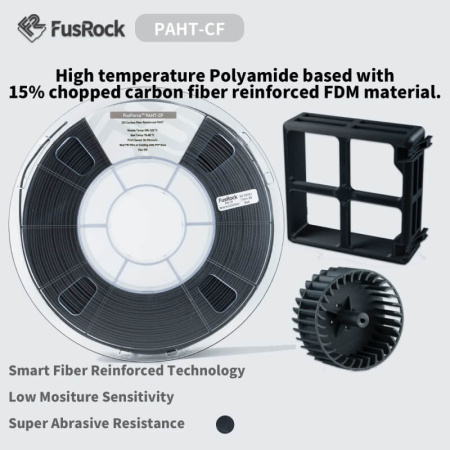

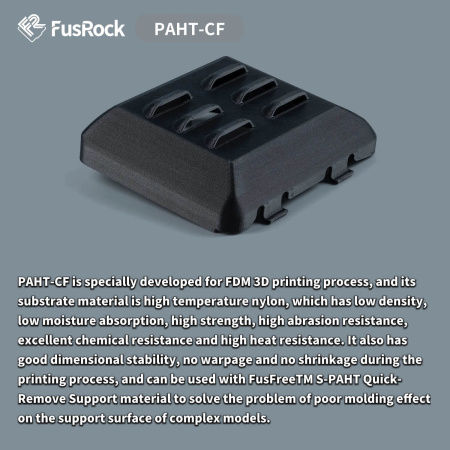

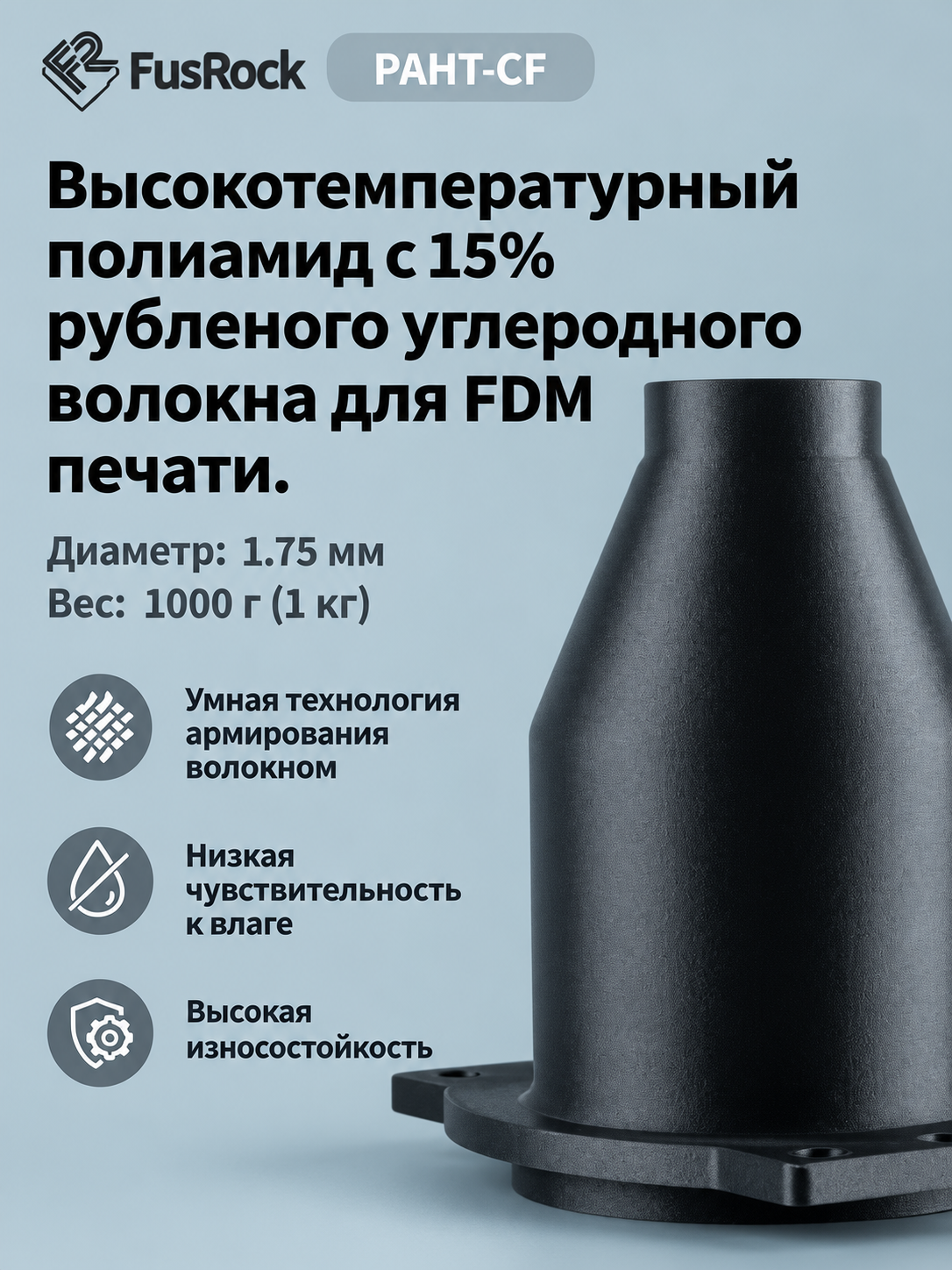

FusRock PAHT-CF — инженерный высокотемпературный филамент на основе полиамида, армированный 15% рубленого углеродного волокна. Материал разработан для FDM/FFF 3D-печати функциональных деталей, которым требуются высокая прочность, жёсткость, износостойкость, химическая стойкость и стабильность размеров.

Углеродное армирование повышает жёсткость материала и помогает уменьшить деформации при печати. Производитель отдельно отмечает низкую чувствительность к влаге по сравнению с обычными нейлонами, высокую абразивную стойкость и хорошую термостойкость.

Цвет филамента — Black / Чёрный. Диаметр нити — 1,75 мм, масса материала — 1 кг.

Для каких задач подходит PAHT-CF?

PAHT-CF рассчитан прежде всего на техническую и функциональную печать. Он подходит для деталей, которые должны сохранять геометрию и выдерживать механические, температурные и эксплуатационные нагрузки.

• Кронштейны и силовые крепления
• Корпуса и технические кожухи
• Элементы механизмов
• Оснастка и приспособления
• Функциональные прототипы
• Детали для робототехники и автоматизации
• Компоненты оборудования
• Износостойкие технические детали
• Детали, работающие при повышенной температуре

15% рубленого углеродного волокна

В состав FusRock PAHT-CF входит 15% chopped carbon fiber — рубленого углеродного волокна. Такое армирование заметно увеличивает модуль упругости и жёсткость полиамидной основы.

Производитель также указывает хорошую размерную стабильность материала и низкую склонность к короблению и усадке во время печати. Это особенно важно при изготовлении крупных функциональных изделий и деталей с точными посадочными размерами.

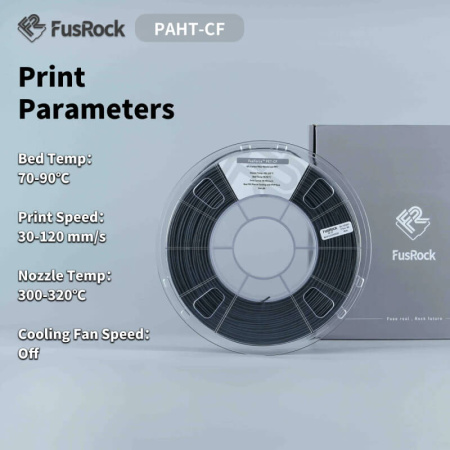

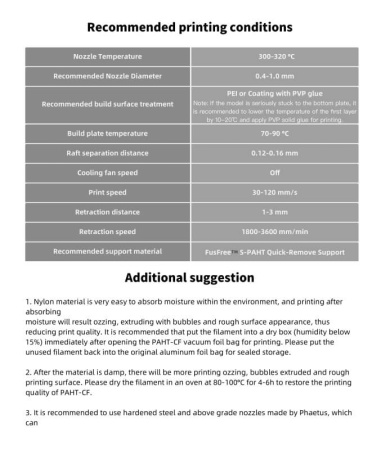

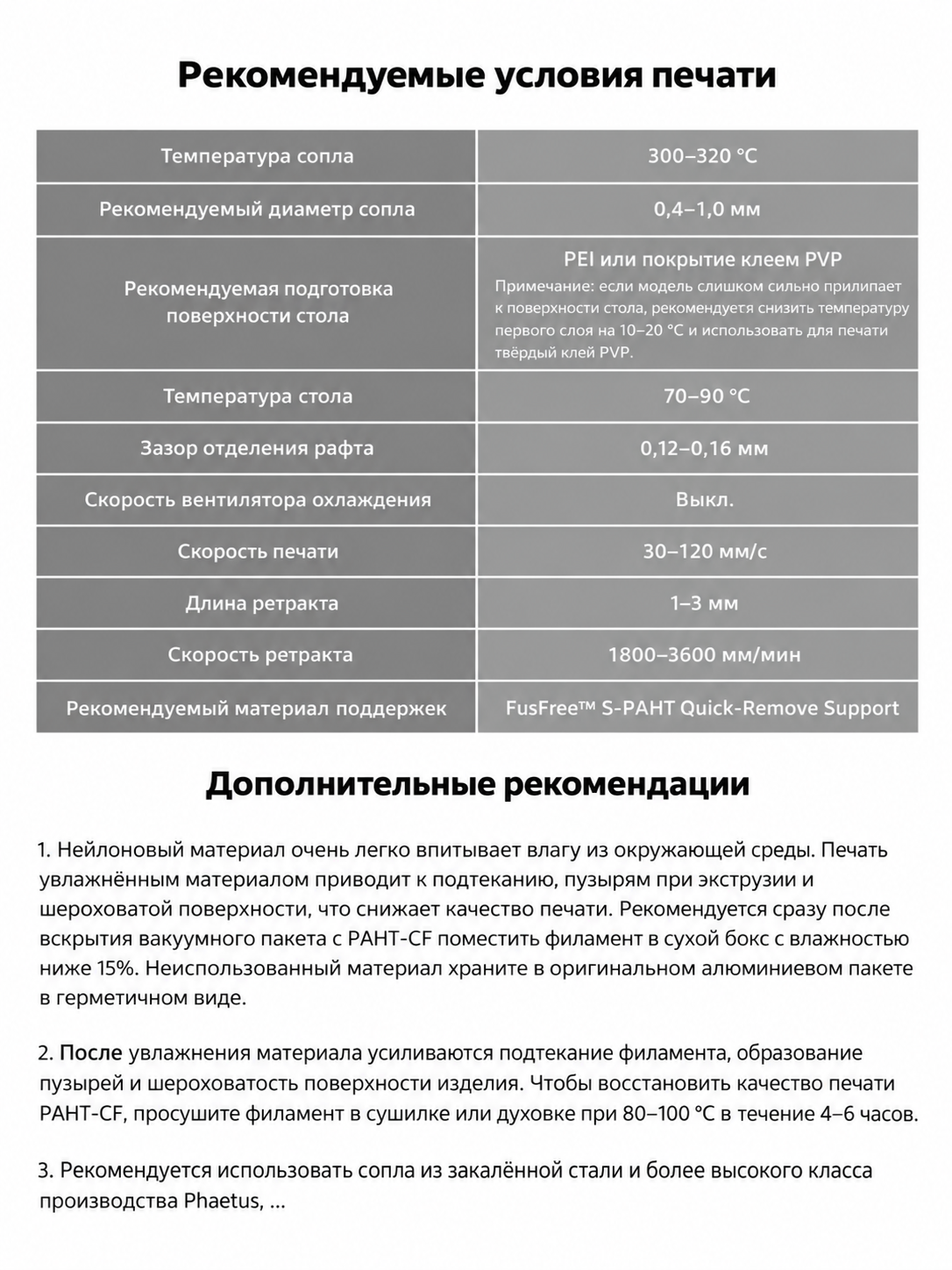

Рекомендуемые параметры печати

• Температура сопла: 300–320 °C
• Рекомендуемый диаметр сопла: 0,4–1,0 мм
• Температура стола: 70–90 °C
• Скорость печати: 30–120 мм/с
• Обдув модели: выключен
• Длина ретракта: 1–3 мм
• Скорость ретракта: 1800–3600 мм/мин
• Зазор отделения рафта: 0,12–0,16 мм
• Рабочая поверхность: PEI или покрытие с клеем PVP

Если модель слишком сильно прилипает к поверхности стола, FusRock рекомендует уменьшить температуру первого слоя примерно на 10–20 °C и использовать твёрдый клей PVP.

Используйте износостойкое сопло

Углеродное волокно делает PAHT-CF абразивным материалом. Обычное латунное сопло при продолжительной печати будет постепенно изнашиваться.

Для работы с PAHT-CF производитель рекомендует сопла из закалённой стали или материалов более высокого класса. В рекомендациях FusRock отдельно упоминаются износостойкие сопла Phaetus.

Также производитель рекомендует использовать удлинённый нагревательный блок толщиной более 12 мм для стабильного прогрева при высокотемпературной печати.

PAHT-CF и влага

Полиамиды способны поглощать влагу из окружающего воздуха. PAHT-CF имеет пониженную чувствительность к влаге, однако полностью эта особенность не исчезает.

Влажный филамент может проявляться пузырьками при экструзии, характерным потрескиванием и более грубой поверхностью напечатанной детали.

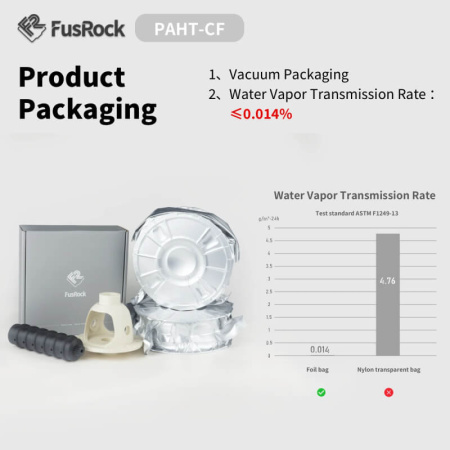

После вскрытия вакуумной упаковки FusRock рекомендует хранить материал в сухом боксе при относительной влажности ниже 15%. Неиспользуемый филамент желательно вернуть в оригинальный герметичный алюминиевый пакет.

Как сушить FusRock PAHT-CF?

Если материал набрал влагу, производитель рекомендует сушку при температуре 80–100 °C в течение 4–6 часов.

После правильной сушки уменьшаются пузырьки и нестабильность экструзии, а поверхность детали снова становится более однородной.

Термообработка после печати

Для дальнейшего повышения прочности готовую деталь из PAHT-CF можно подвергнуть отжигу.

Рекомендуемый режим FusRock:

• Температура отжига: 80–100 °C
• Продолжительность: 4–8 часов
• После отжига: естественное охлаждение до комнатной температуры

Отжиг заметно влияет на теплостойкость материала, поэтому этот этап особенно интересен для функциональных деталей, работающих при повышенных температурах.

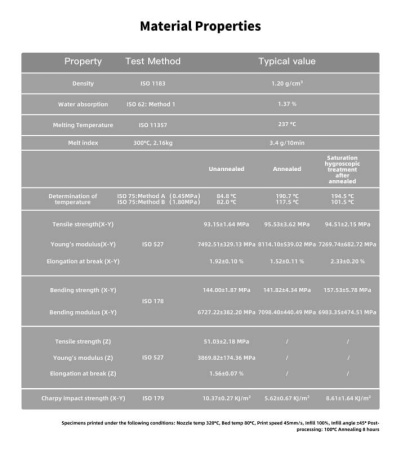

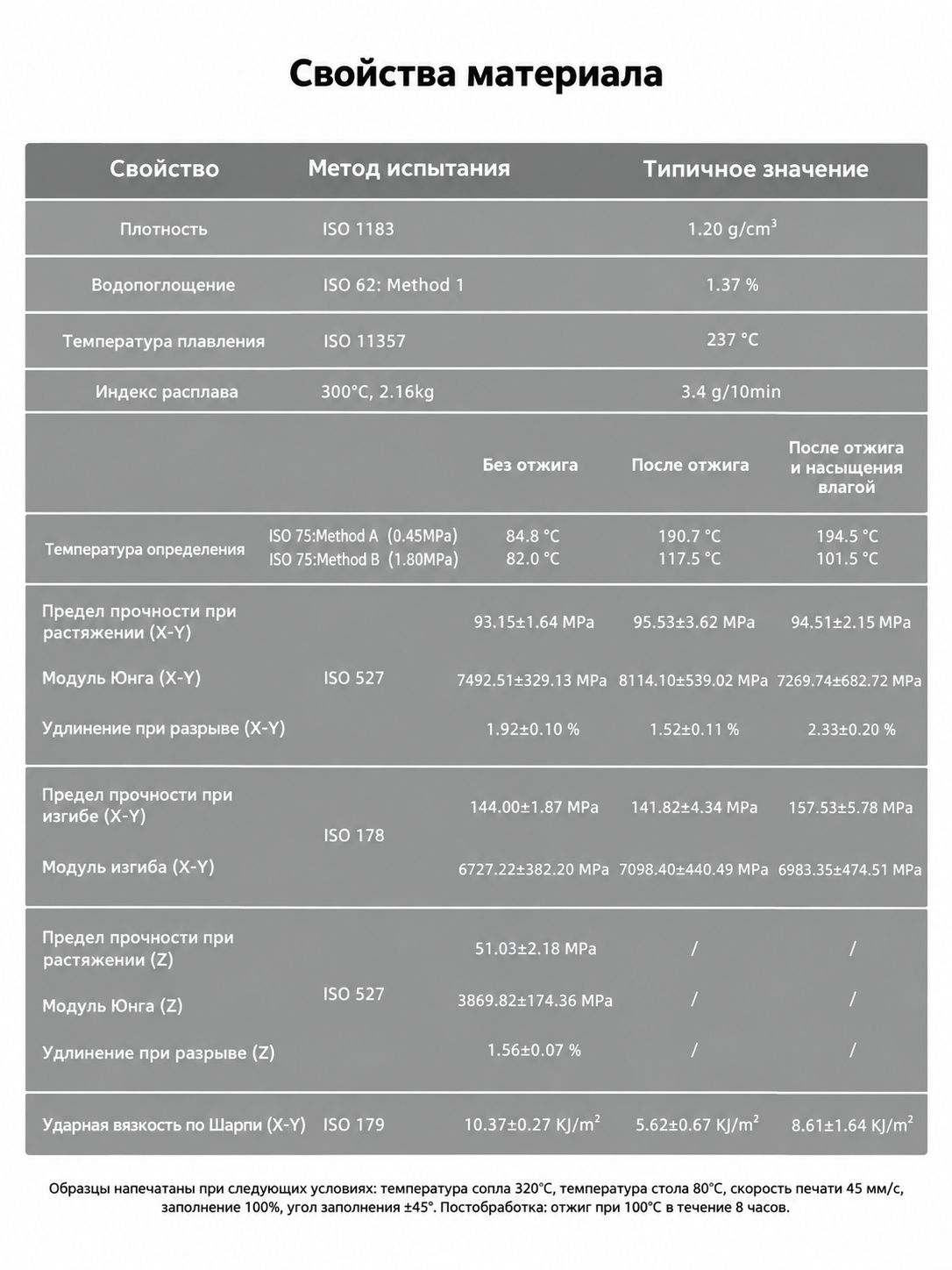

Тепловые свойства PAHT-CF

• Плотность: 1,20 г/см³
• Водопоглощение: 1,37%
• Температура плавления: 237 °C
• Индекс расплава: 3,4 г/10 мин при 300 °C / 2,16 кг

В испытаниях по ISO 75 температура тепловой деформации существенно изменяется после термообработки.

• ISO 75 Method A, 0,45 МПа — без отжига: 84,8 °C
• ISO 75 Method A, 0,45 МПа — после отжига: 190,7 °C
• ISO 75 Method A после отжига и насыщения влагой: 194,5 °C
• ISO 75 Method B, 1,80 МПа — без отжига: 82,0 °C
• ISO 75 Method B, 1,80 МПа — после отжига: 117,5 °C
• ISO 75 Method B после отжига и насыщения влагой: 101,5 °C

Это результаты лабораторных испытаний при конкретной нагрузке и методике ISO 75, поэтому их не следует воспринимать как универсальную максимальную рабочую температуру любой напечатанной детали.

Механические свойства

Для образцов, напечатанных в плоскости X–Y, производитель приводит следующие результаты испытаний.

• Прочность при растяжении: 93,15 ±1,64 МПа
• Модуль Юнга: 7492,51 ±329,13 МПа
• Удлинение при разрыве: 1,92 ±0,10%
• Прочность при изгибе: 144,00 ±1,87 МПа
• Модуль изгиба: 6727,22 ±382,20 МПа
• Ударная вязкость по Шарпи: 10,37 ±0,27 кДж/м²

После отжига прочность при растяжении в X–Y составила 95,53 ±3,62 МПа, а модуль Юнга — 8114,10 ±539,02 МПа.

Прочность между слоями

Как и у большинства материалов для FDM-печати, свойства PAHT-CF зависят от направления приложения нагрузки.

В направлении Z производитель приводит следующие значения:

• Прочность при растяжении: 51,03 ±2,18 МПа
• Модуль Юнга: 3869,82 ±174,36 МПа
• Удлинение при разрыве: 1,56 ±0,07%

При проектировании нагруженной детали учитывайте ориентацию модели на столе: максимальная прочность достигается не только выбором материала, но и правильным направлением слоёв относительно будущей нагрузки.

Условия испытания

Механические образцы производителя печатались при следующих условиях:

• Температура сопла: 320 °C
• Температура стола: 80 °C
• Скорость печати: 45 мм/с
• Заполнение: 100%
• Угол заполнения: ±45°

Для части испытаний использовалась последующая термообработка при 100 °C в течение 8 часов.

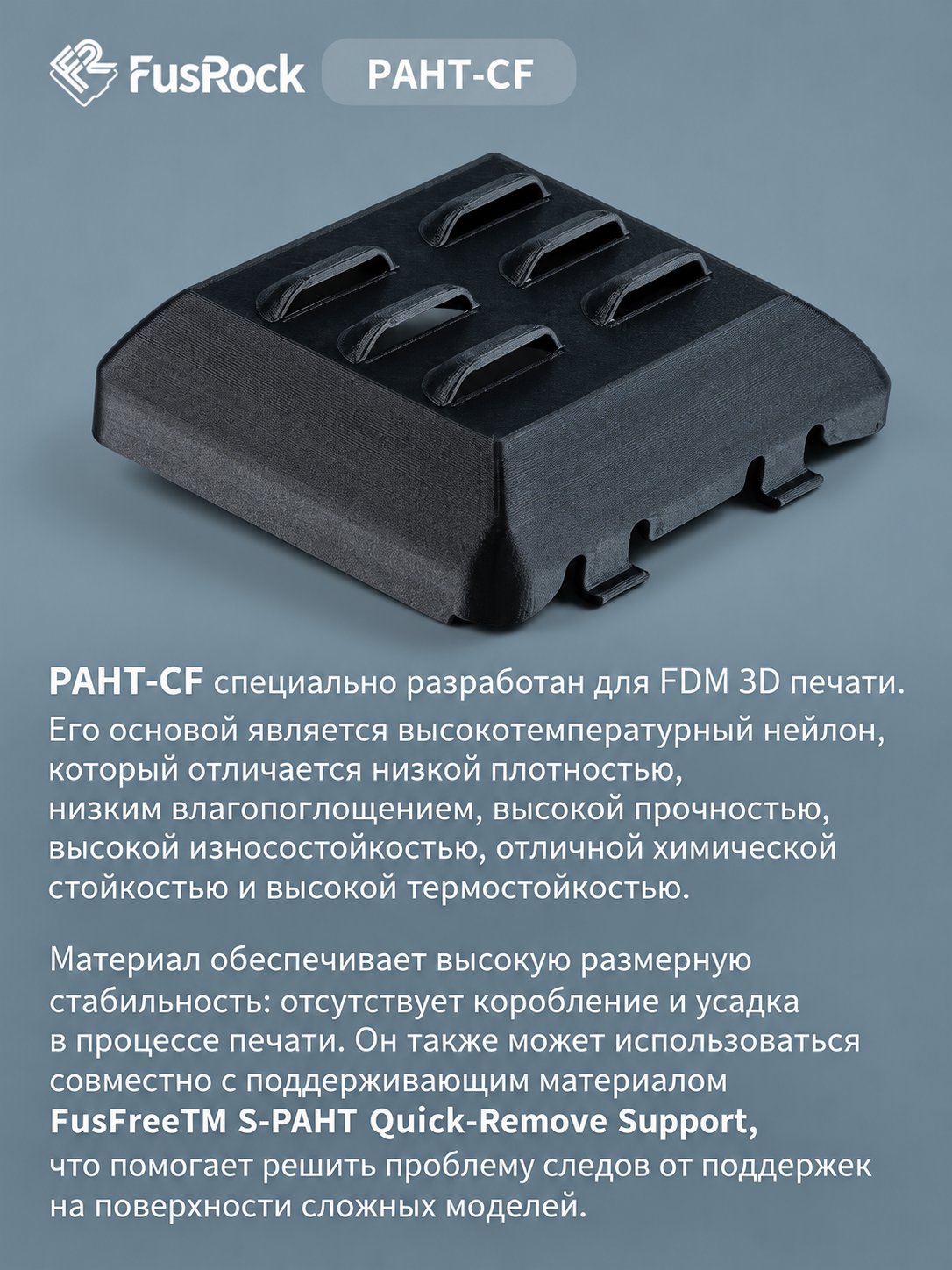

Поддержки для сложных моделей

FusRock рекомендует использовать с PAHT-CF специальный материал FusFree™ S-PAHT Quick-Remove Support.

Он предназначен для формирования легкоудаляемых интерфейсных слоёв поддержки и помогает получить более аккуратную поверхность сложных моделей в местах контакта с support-структурами.

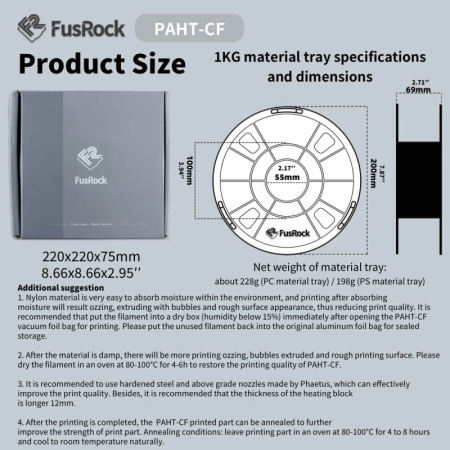

Размеры катушки и упаковки

• Диаметр катушки: 200 мм
• Ширина катушки: 69 мм
• Диаметр центрального отверстия: 55 мм
• Размер коробки: 220 × 220 × 75 мм

Совет РРФ: PAHT-CF — это уже не обычный бытовой филамент. Перед большой печатью проверьте, способен ли хотенд стабильно работать при 300–320 °C, установите износостойкое сопло и обязательно уделите внимание сушке материала. При правильной подготовке FusRock PAHT-CF позволяет получать очень жёсткие, стабильные и прочные функциональные детали.

:::
