Биметаллический CR10 термобарьер

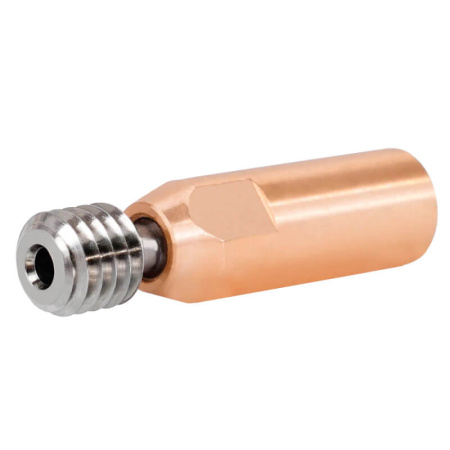

Биметаллический термобарьер Kingroon CR10 — медь + титан, M6, 27,5 мм
Kingroon CR10 Bi-Metal Heatbreak — биметаллический термобарьер для хотендов Creality CR-10 и совместимых печатающих голов семейства MK8. Конструкция сочетает медный и титановый сплавы, обеспечивая термическое разделение горячей и холодной зон хотенда. Предназначен для использования с филаментом диаметром 1,75 мм.
Термобарьер имеет общую длину 27,5 мм, гладкую медную посадочную часть диаметром 7 мм и резьбовой наконечник M6 со стороны нагревательного блока. На медной части предусмотрены грани под ключ, облегчающие удержание детали при монтаже. Конструкция All-Metal позволяет организовать полностью металлический канал плавления без PTFE-трубки, доходящей непосредственно до сопла.
Что такое Creality CR-10?
Creality CR-10 — популярное семейство настольных FDM/FFF-принтеров китайского производителя Creality. Классическая модель получила известность благодаря рабочей области 300 × 300 × 400 мм, простой рамной конструкции, нагреваемому столу и возможности модернизации отдельных компонентов.
В первоначальной версии CR-10 применяется экструдер с Bowden-подачей филамента. Позднее появились модификации CR-10S, CR-10 V2, CR-10 V3 и другие модели с изменённой электроникой, механикой и конструкцией печатающей головы.
Название CR10 в обозначении термобарьера относится к формату совместимых хотендов. Это не означает, что изделие подходит ко всем принтерам серии без исключения: для разных ревизий необходимо проверять размеры и способ крепления.
Как работает биметаллический термобарьер?
Термобарьер (Heatbreak) соединяет нагревательный блок с охлаждаемым радиатором хотенда. Его задача — ограничивать перенос тепла вверх по конструкции, чтобы филамент сохранял необходимую жёсткость в зоне подачи и плавился непосредственно перед соплом.
Медная часть обладает высокой теплопроводностью и способствует эффективной передаче тепла к радиатору. Титановый участок имеет значительно меньшую теплопроводность, благодаря чему уменьшает нежелательный нагрев холодной зоны.
Сочетание материалов позволяет сформировать выраженный температурный переход между нагревательным блоком и радиатором. При исправном охлаждении это помогает уменьшить вероятность преждевременного размягчения филамента и образования пробок, известных как Heat Creep.
Какие преимущества?
- Биметаллическая конструкция — сочетание меди и титанового сплава
- Эффективная термическая развязка — ограничение переноса тепла в холодную зону
- Хороший теплоотвод — медная посадочная часть способствует передаче тепла к радиатору
- All-Metal — полностью металлический канал в зоне плавления
- Гладкая посадочная часть Ø7 мм — для совместимых радиаторов Creality
- Резьба M6 — соединение с соответствующим нагревательным блоком
- Грани под ключ — удобство удержания детали при обслуживании хотенда
- Длина 27,5 мм — распространённый типоразмер термобарьеров CR10
- Ремонтопригодность — замена отдельного элемента горячей зоны
Для каких 3D-принтеров подходит?
Термобарьер Kingroon CR10 предназначен для совместимых хотендов Creality с гладкой посадкой диаметром 7 мм и резьбой M6 со стороны нагревательного блока.
Аналогичные по геометрии термобарьеры используются в следующих семействах принтеров:
- Creality CR-10 — классический FDM-принтер с областью печати 300 × 300 × 400 мм
- Creality CR-10S — модификация CR-10 с обновлённой электроникой и механикой
- Creality CR-10 Mini / S4 / S5 — варианты семейства с различной площадью рабочего стола
- Creality CR-10 V2 / V3 — последующие поколения, требующие проверки установленной версии хотенда
- Creality Ender-3 / Ender-3 Pro / Ender-3 V2 — компактные настольные FDM-принтеры с совместимыми исполнениями хотендов MK8
- Creality Ender-5 — рамный FDM-принтер, для отдельных модификаций которого применяется аналогичная геометрия термобарьера
Важно: совместимость определяется фактической конструкцией печатающей головы. На принтерах с модернизированными хотендами, а также на моделях Ender Neo, Sprite и других специальных исполнениях могут использоваться термобарьеры иной геометрии.
Где применяется?
Биметаллический термобарьер Kingroon CR10 используется для ремонта, обслуживания и модернизации хотендов FDM/FFF-принтеров. Он подходит для замены повреждённого штатного элемента, восстановления системы плавления и перехода на полностью металлическую горячую зону.
При соответствующей комплектации принтера термобарьер может использоваться для печати PLA, PETG, ABS, ASA, TPU, PA и другими совместимыми материалами. Допустимая температура определяется характеристиками всего хотенда, включая нагреватель, термодатчик, нагревательный блок, сопло и систему охлаждения.
Какие размеры и характеристики?
- Производитель: Kee Pang (Kingroon)
- Модель: CR10 Bi-Metal Heatbreak
- Тип товара: биметаллический термобарьер
- Материалы: медный сплав + титановый сплав
- Конструкция: All-Metal
- Общая длина: 27,5 мм
- Диаметр гладкой посадочной части: 7 мм
- Резьба со стороны нагревательного блока: M6
- Входное отверстие со стороны радиатора: Ø4,1 мм
- Проходной канал со стороны наконечника: Ø2 мм
- Диаметр филамента: 1,75 мм
- Тип крепления в радиаторе: гладкая цилиндрическая посадка
- Особенность конструкции: грани под ключ на медной части
- Ориентировочная масса нетто: 6 г
- Страна производства: Китай
Чем отличается от других термобарьеров Kingroon?
Термобарьеры Kingroon могут быть похожи внешне, но отличаться длиной, диаметром, типом резьбы и способом крепления в радиаторе. Эти различия непосредственно влияют на совместимость с нагревательным блоком и положением сопла.
Kingroon CR10 имеет длину 27,5 мм, гладкую медную посадочную часть Ø7 мм и нижнюю резьбу M6. На медной части предусмотрены грани для удержания инструментом.
В отличие от него, резьбовой E3D V6 M6/M7 использует соединение с радиатором через верхнюю резьбу M7. Модели V5AC, FBG/Chimera и специальные термобарьеры для отдельных экструдеров также могут отличаться посадочными размерами и конструкцией.
Даже при одинаковой общей длине 27,5 мм термобарьеры разных исполнений могут иметь отличия в форме медной части и внутреннего канала. Поэтому при подборе необходимо сравнивать технические чертежи.
Как проверить совместимость с соплом?
Термобарьер имеет резьбу M6 для соединения с нагревательным блоком, однако совместимость с соплом определяется геометрией всей горячей зоны.
В стандартных хотендах Creality CR-10 обычно используются сопла формата MK8. При установке биметаллического термобарьера необходимо проверить, что торец выбранного сопла правильно прилегает к торцу термобарьера внутри нагревательного блока.
Совпадения диаметра резьбы M6 недостаточно: сопла MK8 и E3D V6 отличаются длиной резьбового участка и геометрией корпуса. Неправильная сборка может привести к образованию внутреннего зазора и утечке расплавленного пластика.
Как правильно установить?
Перед обслуживанием отключите питание принтера и дождитесь охлаждения хотенда. После демонтажа старого термобарьера проверьте состояние радиатора, нагревательного блока, сопла и посадочных поверхностей.
Гладкая медная часть Ø7 мм устанавливается в соответствующее отверстие радиатора, а титановый наконечник с резьбой M6 соединяется с нагревательным блоком. При сборке необходимо обеспечить правильное положение компонентов и герметичный контакт торца термобарьера с соплом.
Грани на медном корпусе позволяют аккуратно удерживать термобарьер подходящим инструментом. При этом нельзя прикладывать усилие к тонкой переходной части между медным корпусом и титановым наконечником.
После предварительной сборки выполните горячую подтяжку сопла в соответствии с инструкцией к конкретному хотенду. При необходимости на холодную посадочную часть можно нанести подходящую термопасту для улучшения контакта с радиатором. На соединение сопла с термобарьером в горячей зоне обычную термопасту наносить не следует.
После замены проверьте охлаждение радиатора, герметичность горячей зоны и настройки ретракта. Переход на All-Metal термобарьер может потребовать дополнительной калибровки параметров подачи филамента.
Важно при установке!
Перед покупкой сравните размеры нового термобарьера со штатным компонентом. Не ориентируйтесь только на название принтера или резьбу M6. При сборке обеспечьте герметичное сопряжение сопла и термобарьера внутри нагревательного блока. Не допускайте перекоса, чрезмерной затяжки и изгибающих нагрузок на тонкую переходную часть. Термостойкость металлических сплавов не означает возможность эксплуатации штатного хотенда при температуре 450–500 °C.
:::
