Нагреватель элемент картридж 24В, 50Вт, 100см, TriangleLab

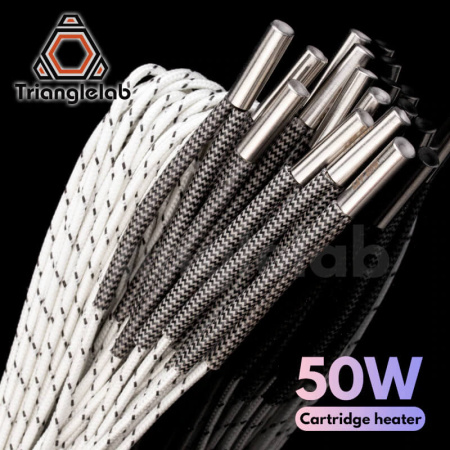

Нагревательный картридж Trianglelab 24 В, 50 Вт, Ø6 × 20 мм, кабель 100 см

Trianglelab 50W Heater Cartridge — нагревательный элемент для хотэнда 3D-принтера с питанием 24 В и мощностью 50 Вт.

Корпус имеет стандартный размер Ø6 × 20 мм, а кабель длиной 100 см позволяет удобно использовать картридж в V6, Volcano и других совместимых горячих зонах.

Для чего нужен нагревательный картридж?

Картридж устанавливается непосредственно в нагревательный блок и создаёт тепло, необходимое для плавления филамента.

Он работает в паре с термодатчиком: нагреватель повышает температуру, а термистор, PT100 или PT1000 сообщает управляющей плате фактическое значение.

50 Вт — хороший универсальный запас мощности

Мощность 50 Вт подходит как для обычных хотэндов, так и для более производительных сборок.

По сравнению с типичными 30–40-ваттными картриджами нагреватель быстрее выходит на рабочую температуру и увереннее компенсирует теплопотери при высоком объёмном потоке.

Размер Ø6 × 20 мм

Trianglelab указывает стандартную геометрию:

• диаметр: 6 мм
• длина: 20 мм
• наружный диаметр корпуса: 6,00 мм с допуском 0 / −0,05 мм

Такой размер широко используется в нагревательных блоках V6, Volcano, MK8, MK9 и других совместимых хотэндах.

Какая совместимость?

Trianglelab официально заявляет применение с:

• E3D V6
• Volcano
• MK8
• MK9
• PT100 Hotend
• другими блоками под картридж Ø6 × 20 мм

Перед установкой всё равно необходимо проверить диаметр отверстия и глубину посадки конкретного heater block.

Материал корпуса — нержавеющая сталь 304

Корпус нагревателя выполнен из нержавеющей стали 304.

Trianglelab отдельно указывает точную шлифовку наружной поверхности, что помогает обеспечить плотную и предсказуемую посадку картриджа в нагревательном блоке.

Провод длиной 100 см

Длина кабеля — около 1 метра.

Такой запас удобен для CoreXY, Voron и других принтеров, где от печатающей головы до управляющей электроники требуется длинная трасса проводки.

Какой ток потребляет картридж?

При мощности 50 Вт и напряжении 24 В расчётный ток составляет около 2,1 А.

Управляющая плата, разъёмы и проводка должны быть рассчитаны на такую нагрузку.

Подойдёт ли для Volcano?

Да. Trianglelab прямо указывает Volcano среди совместимых систем.

50 Вт особенно уместны в удлинённой горячей зоне Volcano, где высокий объёмный поток требует стабильного подвода тепла.

Подойдёт ли для обычного V6?

Да. Если heater block имеет стандартное отверстие Ø6 мм под картридж длиной 20 мм, такой нагреватель хорошо подходит и для обычной V6-сборки.

50 Вт дают немного больший запас мощности по сравнению с классическими 40 Вт.

Нужно ли менять PID?

Да, рекомендуется.

После замены нагревателя, особенно если меняется его мощность, желательно заново выполнить PID-калибровку хотэнда.

Это помогает системе точнее управлять новым картриджем и уменьшить переброс температуры при разогреве.

Как правильно установить картридж?

Нагреватель должен полностью войти в посадочное отверстие блока и иметь хороший тепловой контакт с металлом.

После установки картридж фиксируется штатным винтом. Не следует чрезмерно затягивать крепёж и деформировать металлический корпус нагревателя.

Провод нельзя резко перегибать непосредственно у выхода из картриджа.

Когда стоит заменить нагреватель?

• хотэнд перестал нагреваться
• время разогрева заметно увеличилось
• повреждены провода или термостойкая оплётка
• картридж механически повреждён
• нужен переход с 40 Вт на 50 Вт
• собирается новый V6 или Volcano хотэнд

50 Вт — универсальный вариант для V6 и Volcano

Стандартный корпус Ø6 × 20 мм, питание 24 В и метровый кабель делают этот картридж понятным решением для множества DIY-хотэндов.

Нормальный запас мощности без ухода в экстремальные 60–70 Вт.
