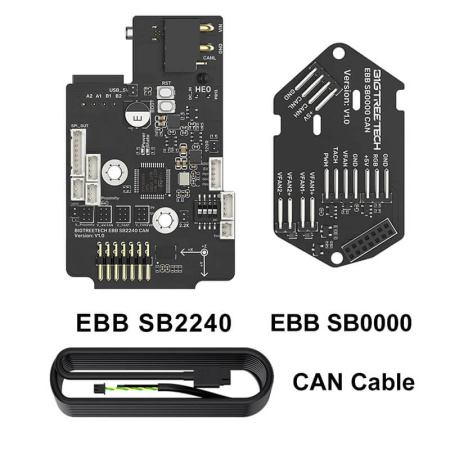

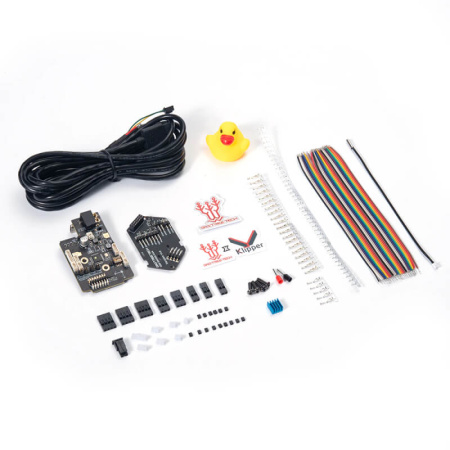

BIGTREETECH EBB SB2240 CAN V1.0 — CAN-плата для Voron StealthBurner

BIGTREETECH EBB SB2240 CAN V1.0 — инструментальная плата для печатающей головы 3D-принтера, разработанная BIGTREETECH специально для интеграции с Voron StealthBurner. Плата переносит управление экструдером, нагревателем, вентиляторами, датчиками и другой периферией непосредственно на голову принтера и позволяет связать её с основной электроникой через CAN или USB.

Главная идея проста: вместо большого жгута проводов, идущего от головы до управляющей платы, основные сигналы и устройства собираются локально на EBB. Для CoreXY и других кастомных машин это делает проводку аккуратнее, монтаж понятнее, а обслуживание — удобнее.

Что находится на EBB SB2240?

Версия SB2240 оснащена встроенным драйвером шагового двигателя TMC2240, работающим через SPI. То есть отдельный съёмный драйвер экструдера на эту плату устанавливать не требуется.

• Микроконтроллер STM32G0B1CBT6, ARM Cortex-M0+, 64 МГц
• Встроенный драйвер экструдера TMC2240, режим SPI
• Встроенный акселерометр ADXL345
• Интерфейс CAN
• USB Type-C
• Встроенный MAX31865 для PT100 / PT1000
• Интерфейсы EndStop, ABL / BLTouch, RGB, SPI

Зачем CAN на печатающей голове?

CAN позволяет передавать данные между основной системой принтера и платой печатающей головы по компактной линии связи. Вместо отдельных сигнальных проводов к нагревателю, вентилятору, мотору экструдера, датчикам и другой периферии большая часть устройств подключается непосредственно к EBB SB2240.

Это особенно удобно в проектах Voron и других принтерах с быстро движущейся печатающей головой, где хочется уменьшить количество проводов в кабельной трассе и упростить обслуживание.

Для чего нужна плата EBB SB0000?

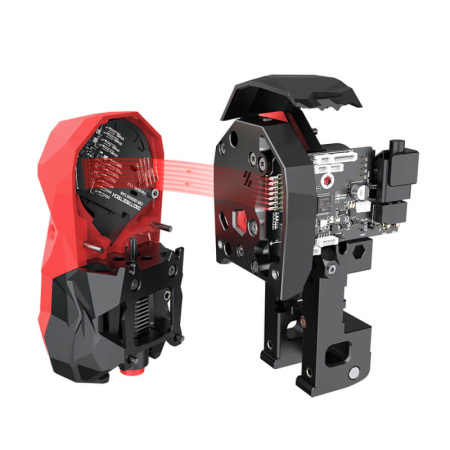

BIGTREETECH предусматривает работу EBB SB2240 CAN V1.0 вместе с платой EBB SB0000 CAN V1.0. Такая связка рассчитана на конструкцию Voron StealthBurner: SB0000 размещается в передней части головы, а основная SB2240 — с обратной стороны узла.

Соединение позволяет удобно развести подключения внутри StealthBurner без необходимости тянуть все кабели напрямую к основной плате принтера.

Можно ли подключить акселерометр отдельно?

Не обязательно. На EBB SB2240 уже установлен ADXL345, который можно использовать для измерения резонансов и настройки Input Shaping в Klipper.

Для мэйкера это удобно: акселерометр находится непосредственно на печатающей голове и не требует установки отдельного модуля только на время калибровки.

Какие температурные датчики поддерживаются?

Плата поддерживает обычный 100K NTC или PT1000 через вход TH0. Также на борту установлен MAX31865, позволяющий использовать датчики PT100 и PT1000 в двух- или четырёхпроводном подключении.

Режим работы MAX31865 выбирается DIP-переключателем. Это делает SB2240 интересной не только для стандартных хотэндов, но и для высокотемпературных сборок, где используются платиновые датчики температуры.

Какие вентиляторы можно подключить?

На плате предусмотрены два управляемых выхода CNC FAN и отдельный интерфейс для 4-проводного вентилятора. Максимальный выходной ток интерфейса вентиляторов — 1 А, пиковый — до 1,5 А.

Для вентиляторов и некоторых других периферийных устройств предусмотрен выбор напряжения питания через джамперы.

Как подключается нагреватель хотэнда?

Выход нагревателя E0 рассчитан на максимальный постоянный ток до 5 А. В цепи нагревателя и вентиляторов предусмотрена защита от обратного напряжения, а вход питания имеет защиту от переполюсовки.

Рабочее питание платы — 12–24 В DC. Номинальный входной ток, указанный BIGTREETECH, — до 9 А.

Что ещё можно подключить?

Кроме экструдера, нагревателя и вентиляторов, EBB SB2240 предоставляет интерфейсы для:

• концевых выключателей
• BLTouch / ABL
• NPN / PNP датчиков приближения
• RGB-подсветки
• PT100 / PT1000
• 100K NTC
• дополнительных устройств через SPI
• CAN-периферии

Для датчика приближения можно выбрать тип NPN или PNP, а также напряжение питания 5 В, 12 В или VIN.

CAN или USB — что использовать?

Плата умеет работать как через CAN, так и через USB. Для CAN предусмотрено подключаемое терминальное сопротивление 120 Ом. USB Type-C используется для связи, настройки и прошивки платы.

При прошивке через USB плата может временно получать питание 5 В через специальный jumper VUSB. Для штатной работы питание подаётся через основной вход 12–24 В.

С какой прошивкой работает EBB SB2240?

Официальная документация BIGTREETECH для EBB SB2240/2209 CAN V1.0 ориентирована на Klipper. Производитель прямо указывает поддержку Klipper для этой версии платы.

Для платы доступны готовые конфигурации, pinout и варианты прошивок для USB и CAN, что заметно упрощает установку в кастомную систему.

Основные характеристики

• Модель: BIGTREETECH EBB SB2240 CAN V1.0
• Назначение: toolboard печатающей головы
• Основное применение: Voron StealthBurner и совместимые кастомные сборки
• MCU: STM32G0B1CBT6, 64 МГц
• Драйвер мотора: TMC2240
• Режим драйвера: SPI
• Акселерометр: ADXL345
• Температурный интерфейс: 100K NTC / PT1000 + MAX31865 для PT100/PT1000
• Интерфейсы связи: CAN, USB Type-C
• Питание: DC 12–24 В
• Выход нагревателя E0: до 5 А
• Вентиляторы: 2 управляемых + 1 интерфейс 4-wire
• Максимальный ток вентиляторов: 1 А, кратковременно до 1,5 А
• Размер основной платы: 68,5 × 42,5 мм
• Прошивка: Klipper

Кому подойдёт EBB SB2240?

В первую очередь — владельцам и сборщикам Voron со StealthBurner, а также мэйкерам, которые строят собственную CAN-архитектуру печатающей головы.

EBB SB2240 объединяет драйвер экструдера, акселерометр, температурные интерфейсы, вентиляторы, нагреватель и периферию в одном узле. Меньше проводов до головы, больше контроля на самой голове — именно ради этого и существует семейство EBB.

Что проверить перед установкой?

Перед монтажом проверьте ревизию платы, схему подключения, настройки CAN, положение джамперов и выбранный тип температурного датчика. Если используется MAX31865, отдельно проверьте конфигурацию DIP-переключателей для PT100 или PT1000 и двух- или четырёхпроводной схемы.

Подключение и изменение джамперов выполняйте при полностью отключённом питании принтера.
