Оптический концевик для FlyingBear Ghost 6, rev2

Оптический концевик оси X для Flying Bear Ghost 6, rev2

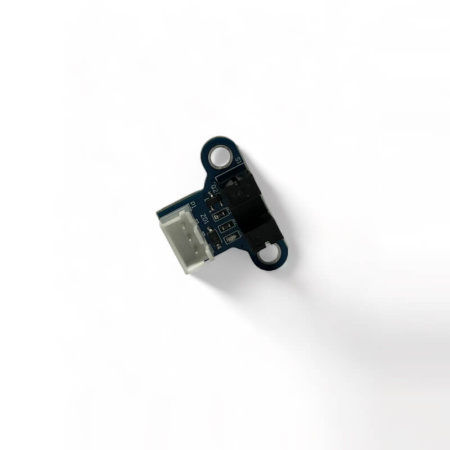

Оптический концевик для Flying Bear Ghost 6, rev2 — компактный модуль определения крайнего положения оси X 3D-принтера. Flying Bear использует отдельный фотоэлектрический концевик X Axis End Stop с трёхконтактным подключением.

Его задача простая, но критически важная: вовремя сообщить управляющей плате, что каретка достигла исходной точки и процедуру Homing можно завершить.

Как работает оптический концевик?

Вместо механического нажатия на микропереключатель используется фотоэлектрический датчик. При входе флажка или другого элемента механики в рабочую область сенсора состояние выхода меняется, и управляющая плата получает сигнал достижения крайнего положения.

Отсутствие механического контакта в зоне срабатывания делает такой датчик удобным для точного и повторяемого определения позиции.

Для какой оси используется этот датчик?

По официальной номенклатуре Flying Bear фотоэлектрический концевик Ghost 6 применяется на оси X. Для осей Y/Z производитель предлагает отдельные механические концевые выключатели.

Перед заказом рекомендуем сравнить установленный на вашем принтере датчик с фотографиями товара: разъём, форма платы, расположение крепёжных отверстий и корпус оптического сенсора должны совпадать.

Зачем концевик нужен при Homing?

После включения принтер знает направление движения осей, но ещё не знает их точного физического положения. Во время команды Home каретка перемещается к исходной точке, а концевой датчик сообщает электронике момент её достижения.

После этого координатная система принтера получает точку отсчёта для дальнейших перемещений и печати.

Когда стоит проверить или заменить концевик?

Проверить датчик стоит, если:

• ось X не завершает Homing
• каретка продолжает движение после достижения крайней точки
• концевик определяется нестабильно
• принтер периодически теряет исходную координату
• датчик не реагирует на вход флажка в оптическую зону
• повреждены плата, сенсор или разъём

Но не спешите сразу менять сам модуль: похожие симптомы могут появляться из-за повреждённого кабеля, плохого контакта в разъёме или неправильного положения флажка относительно датчика.

Почему важна правильная установка?

Оптический датчик должен быть установлен так, чтобы флажок механики уверенно проходил через его рабочую зону и срабатывание происходило раньше физического упора каретки.

После установки вручную проверьте свободное движение оси и положение флажка, а уже затем запускайте Homing.

Как подключается концевик?

Официальный Flying Bear X Axis Photoelectric Limit Switch для Ghost 6 использует 3-pin подключение. Модуль рассчитан на штатное подключение к электронике принтера.

При замене не ориентируйтесь только на цвет проводов. Сверяйте порядок контактов, разъём и расположение проводников со штатной деталью и схемой конкретной ревизии принтера.

Можно ли заменить им механический Y/Z-концевик?

Нет, автоматически считать их взаимозаменяемыми нельзя. Flying Bear отдельно различает фотоэлектрический концевик оси X и механические концевые выключатели Y/Z для Ghost 6.

Одинаковая задача — определение крайнего положения — ещё не означает одинаковую конструкцию, распиновку и способ установки.

Что проверить после замены?

• надёжность крепления платы
• правильность положения оптического флажка
• разъём и кабель
• реакцию датчика до запуска полного Homing
• корректное определение исходной позиции оси

Первое автоматическое перемещение после ремонта лучше выполнять под контролем, чтобы при отсутствии сигнала быстро остановить принтер.

Коротко о детали

• Тип: фотоэлектрический / оптический концевой выключатель
• Совместимость: Flying Bear Ghost 6
• Применение: ось X
• Подключение: 3-pin
• Ревизия товара: rev2
• Назначение: Homing и определение крайнего положения
• Исполнение: оптический датчик на печатной плате
• Применение: ремонт и замена штатного X-endstop

Маленькая плата, с которой начинается координата

Концевик не управляет мотором и не двигает каретку. Его работа занимает буквально один момент: дать электронике точный сигнал «мы приехали».

Но именно с этого сигнала начинается нормальная координатная система принтера. Поэтому исправный Endstop — маленькая, но очень важная часть механики Flying Bear Ghost 6.
